Naprawa aparatu siatki Metal-Fach Z562: Poradnik i regulacja

Ten kompleksowy przewodnik to niezbędne źródło wiedzy dla każdego właściciela prasy Metal-Fach, zwłaszcza modelu Z562, który boryka się z problemami mechanizmu owijania siatką lub chce zapewnić jego bezawaryjną pracę. Dowiesz się, jak działa system, jak diagnozować i naprawiać najczęstsze usterki, a także jak prawidłowo konserwować i regulować maszynę, by uniknąć kosztownych przestojów w sezonie.

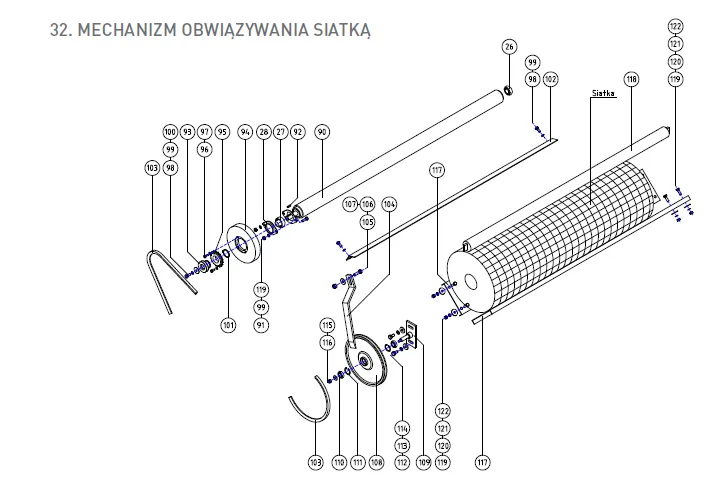

Jak działa aparat do siatki w prasach Metal-Fach? Zrozumienie podstaw to klucz do sukcesu

Krok po kroku: Droga siatki od rolki do w pełni owiniętej beli

Proces owijania siatką w prasach Metal-Fach, w tym popularnym modelu Z562, to precyzyjnie zaplanowana sekwencja zdarzeń. Rozpoczyna się od momentu, gdy prasa wykryje, że komora jest pełna. Wówczas sterownik elektroniczny wysyła sygnał do mechanizmu owijania. Najpierw uruchamiany jest silnik lub siłownik, który powoduje obrót rolek podających. Te gumowe rolki, dzięki odpowiedniemu tarciu, zaczynają pobierać siatkę z nawiniętej rolki. Siatka jest następnie prowadzona przez system rolek i prowadnic, gdzie kluczową rolę odgrywa hamulec rolki z siatką, który zapewnia jej odpowiedni naciąg. W miarę obracania się beli, siatka jest równomiernie rozprowadzana po jej powierzchni. Po osiągnięciu zaprogramowanej liczby owinięć, sterownik aktywuje mechanizm tnący nóż odcinający, który precyzyjnie przecina siatkę. Po odcięciu, siatka jest zabezpieczana przed dalszym rozwijaniem przez wspomniany wcześniej hamulec. Cały cykl jest zautomatyzowany i zaprojektowany tak, aby zapewnić szybkie i efektywne owinięcie każdej beli.

1. Prasa wykrywa pełną komorę i wysyła sygnał do mechanizmu owijania.
2. Uruchamiany jest silnik/siłownik, który napędza rolki podające.
3. Gumowe rolki pobierają siatkę z rolki.
4. Siatka jest prowadzona przez prowadnice z kontrolowanym naciągiem dzięki hamulcowi rolki.
5. Siatka jest równomiernie owijana wokół obracającej się beli.
6. Po osiągnięciu zaprogramowanej liczby owinięć, aktywowany jest nóż odcinający.
7. Siatka zostaje odcięta, a hamulec zapobiega jej dalszemu rozwijaniu.

Główne komponenty, o które musisz dbać: Silnik, rolki, hamulec i nóż

Aby mechanizm owijania siatką działał bez zarzutu, należy zwrócić szczególną uwagę na stan jego kluczowych elementów. Oto one:

• Silnik elektryczny (siłownik): Odpowiada za uruchomienie procesu pobierania i owijania siatki. Jego prawidłowe działanie jest kluczowe dla rozpoczęcia cyklu.
• Gumowe rolki podające: Dzięki odpowiedniej przyczepności pobierają siatkę z rolki i przesuwają ją w kierunku beli. Ich czystość i stan gumy mają decydujący wpływ na efektywność pobierania.
• Hamulec rolki z siatką: Jest to jeden z najważniejszych elementów regulacyjnych. Odpowiada za utrzymanie stałego, kontrolowanego naciągu siatki podczas owijania, co zapobiega jej zrywaniu i zapewnia odpowiednią ciasność beli.
• Nóż odcinający: Jego zadaniem jest precyzyjne i czyste przecięcie siatki po zakończeniu owijania. Ostrość i prawidłowe ustawienie noża są kluczowe dla uniknięcia problemów z odcinaniem.

Rola sterownika elektronicznego: co tak naprawdę kontroluje i jak to interpretować?

Sterownik elektroniczny stanowi „mózg” całego systemu owijania siatką. To dzięki niemu proces jest zautomatyzowany i powtarzalny. Jego główną funkcją jest zarządzanie cyklem owijania. Użytkownik może na nim ustawić kluczowe parametry, takie jak liczba owinięć siatką. Sterownik monitoruje przebieg pracy, w tym moment zakończenia owijania i aktywuje poszczególne podzespoły silnik, a następnie nóż odcinający. Interpretacja komunikatów ze sterownika jest ważna przy diagnozowaniu ewentualnych błędów. W nowoczesnych maszynach, takich jak prasy Metal-Fach Z562, sterownik często oferuje również możliwość wyboru programów owijania w zależności od rodzaju materiału, co dodatkowo optymalizuje proces.

Najczęstsze awarie mechanizmu owijania: szybka diagnoza i gotowe rozwiązania

Problem nr 1: Dlaczego prasa nie pobiera siatki? Pierwsze kroki w diagnostyce

Problem z niepobieraniem siatki przez mechanizm owijania jest jednym z najczęściej zgłaszanych przez użytkowników. Przyczyn może być kilka, dlatego warto podejść do diagnostyki metodycznie:

• Zużyte lub zabrudzone rolki podające: Guma na rolkach może się wyślizgać lub pokryć pyłem i resztkami materiału, co znacząco zmniejsza ich przyczepność. Rozwiązanie: Dokładnie wyczyść rolki specjalnym preparatem lub wodą z mydłem. W przypadku silnego zużycia, konieczna może być wymiana rolek.
• Niewłaściwe ustawienie rolek lub prowadnic: Siatka może być źle prowadzona, co utrudnia jej chwycenie przez rolki. Rozwiązanie: Sprawdź, czy wszystkie prowadnice są na swoim miejscu i czy nie ma żadnych przeszkód blokujących ruch siatki.
• Problem z silnikiem/siłownikiem: Jeśli rolki się nie obracają, problem może leżeć w samym silniku lub jego zasilaniu. Rozwiązanie: Sprawdź połączenia elektryczne silnika i upewnij się, że otrzymuje on odpowiednie napięcie. W skrajnych przypadkach może być konieczna wymiana silnika.
• Zbyt niski naciąg hamulca: Jeśli hamulec jest zbyt luźny, siatka może się nie napinać wystarczająco, aby rolki mogły ją prawidłowo chwycić. Rozwiązanie: Lekko dociągnij śrubę regulacyjną hamulca rolki z siatką.

Problem nr 2: Siatka ściąga na bok lub marszczy się? Sprawdź te 3 elementy

Niewłaściwe prowadzenie siatki, objawiające się jej ściąganiem na bok lub marszczeniem, jest frustrujące i może prowadzić do nierównomiernego owinięcia beli. Oto trzy kluczowe elementy, które należy sprawdzić w pierwszej kolejności:

• Prowadnice siatki: Upewnij się, że wszystkie prowadnice, przez które przechodzi siatka, są czyste, proste i nieuszkodzone. Nawet niewielkie zagięcie lub brud może powodować tarcie i ściąganie siatki.
• Naciąg hamulca: Nierównomierny naciąg siatki jest częstą przyczyną marszczenia. Jeśli hamulec jest zbyt mocno dociągnięty po jednej stronie lub nierówno pracuje, siatka będzie się naciągać w sposób niekontrolowany. Sprawdź, czy hamulec działa płynnie i czy naciąg jest odpowiedni.
• Stan rolek podających: Asymetryczne zużycie gumowych rolek podających może również prowadzić do nierównomiernego pobierania siatki i jej marszczenia. Upewnij się, że rolki są w dobrym stanie i obracają się równolegle.

Problem nr 3: Bele wychodzą luźne? Jak odzyskać właściwy ścisk owinięcia

Luźne bele to problem, który wpływa na jakość przechowywania paszy i jej trwałość. Zazwyczaj jest to bezpośredni skutek niewystarczającego naciągu siatki podczas owijania. Aby odzyskać właściwy ścisk, należy skupić się na dwóch głównych obszarach:

• Regulacja hamulca rolki siatki: To podstawowe narzędzie do kontrolowania naciągu. Poprzez dociągnięcie śruby regulacyjnej hamulca zwiększasz opór, jaki siatka musi pokonać, co skutkuje jej mocniejszym naciągnięciem na beli. Należy jednak robić to stopniowo, obserwując efekt, aby nie doprowadzić do zerwania siatki.
• Ustawienie liczby owinięć: Czasami, nawet przy prawidłowym naciągu, zbyt mała liczba owinięć może sprawić, że bela będzie wydawać się luźna. Zwiększenie tej liczby na sterowniku elektronicznym (zazwyczaj do 2-3 warstw, w zależności od materiału) zapewni lepsze związanie beli.

Problem nr 4: Nóż nie odcina siatki lub robi to nierówno: przyczyny i sposoby naprawy

Problemy z nożem odcinającym siatkę mogą prowadzić do jej dalszego rozwijania się lub zacięć podczas pracy. Najczęstsze przyczyny to:

• Tępy nóż: Podobnie jak w przypadku nożyczek, tępy nóż będzie szarpał siatkę zamiast ją czysto przecinać. Rozwiązanie: Regularnie sprawdzaj ostrość noża i w razie potrzeby go ostrz lub wymień.
• Niewłaściwa regulacja mechanizmu odcinającego: Nóż musi być odpowiednio ustawiony względem siatki i dociskany z właściwą siłą. Rozwiązanie: Sprawdź instrukcję obsługi prasy, aby prawidłowo wyregulować mechanizm tnący. Upewnij się, że nóż dochodzi do końca swojego ruchu i dociska siatkę.
• Uszkodzenie mechanizmu odcinającego: W rzadkich przypadkach problem może leżeć w uszkodzeniu sprężyn, dźwigni lub innych elementów mechanizmu tnącego. Rozwiązanie: Wymaga to dokładniejszej inspekcji i potencjalnie wymiany uszkodzonych części.

Problem nr 5: Siatka rozwija się po odcięciu? To najpewniej wina hamulca!

Jeśli po tym, jak nóż odciął siatkę, zauważasz, że ta nadal się rozwija, prawie na pewno problem leży w niewystarczającym naciągu hamulca rolki z siatką. Hamulec ten ma za zadanie nie tylko napinać siatkę podczas owijania, ale także utrzymać ją w miejscu po odcięciu, zapobiegając jej samoczynnemu rozwijaniu się. Rozwiązanie: Najskuteczniejszym sposobem jest stopniowe dociąganie śruby regulacyjnej hamulca. Należy to robić z wyczuciem, obserwując, czy siatka nadal się rozwija. Pamiętaj, że zbyt mocne dociągnięcie może spowodować zerwanie siatki podczas owijania.

Perfekcyjna regulacja aparatu do siatki: instrukcja, której nie dostałeś z prasą

Ustawianie liczby owinięć: ile to tak naprawdę „wystarczająco” dla słomy, siana i sianokiszonki?

Odpowiednia liczba owinięć siatką jest kluczowa dla trwałości i jakości beli. Zbyt mała ilość może sprawić, że bela będzie się rozpadać, a zbyt duża niepotrzebnie zwiększy koszty i czas pracy. Ogólna zasada mówi o 2-3 warstwach siatki, jednak optymalna wartość zależy od rodzaju materiału:

Na sterowniku elektronicznym prasy Metal-Fach Z562 można precyzyjnie ustawić pożądaną liczbę owinięć. Zawsze warto eksperymentować z ustawieniami w zależności od warunków polowych i jakości zbieranego materiału.

Regulacja naciągu (hamulca) siatki: złoty środek między zrywaniem a luźną belą

Znalezienie idealnego naciągu siatki to sztuka kompromisu. Zbyt luźna siatka spowoduje powstawanie luźnych bel, które mogą się rozpadać, a zbyt mocno napięta może się zrywać, prowadząc do przestojów i strat materiału. Oto kroki, które pomogą Ci ustawić hamulec:

1. Zacznij od ustawienia fabrycznego lub zalecanego w instrukcji. Jeśli nie masz pewności, zacznij od lekko odkręconej śruby regulacyjnej hamulca.
2. Rozpocznij cykl owijania. Obserwuj, jak siatka jest pobierana i owijana.
3. Sprawdź naciąg siatki na beli. Czy jest równomierny? Czy siatka nie marszczy się nadmiernie?
4. Jeśli bela jest zbyt luźna: Stopniowo dociągaj śrubę regulacyjną hamulca. Zazwyczaj wystarczy ćwierć obrotu na raz. Po każdej regulacji wykonaj kolejny cykl owijania i sprawdź efekt.
5. Jeśli siatka zrywa się lub rolki mają problem z jej pobraniem: Poluzuj śrubę regulacyjną hamulca.
6. Docelowo: Dąż do uzyskania sytuacji, w której siatka jest mocno napięta na całej powierzchni beli, nie zrywa się podczas owijania i jest równomiernie rozłożona.

Kalibracja i ustawienie czujników: jak upewnić się, że cykl automatyczny działa poprawnie?

Większość nowoczesnych pras, w tym modele Metal-Fach Z562, wykorzystuje czujniki do monitorowania różnych etapów pracy, takich jak napełnienie komory czy prawidłowe owinięcie beli. Chociaż szczegółowa procedura kalibracji może się różnić w zależności od modelu i wersji sterownika, ogólne zasady są podobne. Kluczowe jest upewnienie się, że czujniki są czyste i niezakłócone. W przypadku problemów z automatycznym cyklem owijania, warto sprawdzić, czy czujniki są prawidłowo ustawione i czy wysyłają poprawne sygnały do sterownika. Czasami konieczne może być wykonanie procedury resetu lub ponownej kalibracji zgodnie z instrukcją obsługi maszyny. Prawidłowo działające czujniki to gwarancja powtarzalności i bezawaryjności całego procesu.

Prawidłowe zakładanie nowej rolki siatki: prosta czynność, która zapobiega 80% problemów

Wiele problemów z mechanizmem owijania siatką można uniknąć, stosując się do prostych zasad zakładania nowej rolki. Oto jak zrobić to prawidłowo:

1. Upewnij się, że prasa jest w bezpiecznym miejscu, z dala od osób postronnych, a mechanizm owijania jest w pozycji spoczynkowej.
2. Zdejmij pustą tuleję po poprzedniej rolce siatki.
3. Umieść nową rolkę siatki na odpowiednim uchwycie lub wałku. Upewnij się, że rolka jest zamocowana stabilnie i może swobodnie się obracać.
4. Rozwiń początek siatki na tyle, aby można było go swobodnie przeprowadzić przez prowadnice.
5. Przełóż początek siatki przez wszystkie prowadnice i rolki podające, aż do mechanizmu tnącego. Zwróć uwagę na prawidłowe ułożenie siatki we wszystkich miejscach, zgodnie z oznaczeniami lub śladami po poprzedniej rolce.
6. Upewnij się, że siatka jest prowadzona prosto i nie jest skręcona.
7. Zastosuj wstępny, lekki naciąg siatki poprzez hamulec rolki. Nie powinien być on zbyt duży, aby nie utrudnić pobrania siatki przez rolki podające.
8. Wykonaj krótki cykl testowy (np. jedno owinięcie), aby upewnić się, że siatka jest prawidłowo pobierana i prowadzona.

Konserwacja i przygotowanie do sezonu: zapomnij o awariach w środku żniw

Codzienna lista kontrolna: Co sprawdzać przed każdym wyjazdem w pole?

Regularne, codzienne przeglądy mechanizmu owijania siatką to najlepsza inwestycja w bezawaryjną pracę prasy. Przed każdym wyjazdem w pole poświęć kilka minut na sprawdzenie następujących elementów:

• Czystość rolek podających: Upewnij się, że na gumowych rolkach nie ma resztek materiału, błota ani pyłu.
• Stan i ostrość noża odcinającego: Sprawdź, czy nóż jest czysty i czy nie ma widocznych uszkodzeń. W miarę możliwości oceń jego ostrość.
• Prowadnice i rolki prowadzące: Upewnij się, że są czyste, proste i nieuszkodzone.
• Naciąg hamulca siatki: Sprawdź, czy hamulec działa płynnie i czy jego naciąg jest ustawiony prawidłowo (nie za luźno, nie za mocno).
• Ogólny stan mechanizmu: Zwróć uwagę na ewentualne luzy, uszkodzenia mechaniczne, wycieki smaru lub oleju.
• Połączenia elektryczne: W przypadku maszyn elektrycznych, sprawdź, czy wszystkie przewody są dobrze podłączone i nieuszkodzone.

Smarowanie i czyszczenie mechanizmu: gdzie i jak często to robić, by działał bez zarzutu?

Regularne smarowanie i czyszczenie to podstawa długowieczności każdej maszyny rolniczej. W przypadku mechanizmu owijania siatką, kluczowe punkty to:

• Punkty smarowania: Zgodnie z instrukcją obsługi prasy Metal-Fach, zlokalizuj punkty smarowania, które zazwyczaj obejmują łożyska rolek prowadzących, mechanizm obrotu rolki z siatką oraz elementy ruchome mechanizmu tnącego.
• Rodzaj smaru: Używaj smaru przeznaczonego do maszyn rolniczych, odpornego na warunki atmosferyczne i obciążenia.
• Częstotliwość smarowania: Punkty smarowania należy obsługiwać zgodnie z zaleceniami producenta, zazwyczaj po określonej liczbie godzin pracy lub co najmniej raz w sezonie.
• Czyszczenie: Po każdym dniu pracy, a zwłaszcza po pracy w trudnych warunkach (np. wilgotna słoma, błoto), należy dokładnie oczyścić mechanizm z resztek materiału, kurzu i brudu. Szczególną uwagę należy zwrócić na rolki podające i prowadnice siatki.

Przegląd po sezonie: Jak skutecznie zabezpieczyć aparat do siatki na zimę?

Aby mechanizm owijania siatką przetrwał zimę bez uszczerbku i był gotowy do pracy w kolejnym sezonie, należy wykonać kilka kluczowych czynności:

• Dokładne czyszczenie: Usuń wszelkie pozostałości materiału, kurz i brud z całego mechanizmu.
• Smarowanie: Nasmaruj wszystkie punkty smarowania zgodnie z zaleceniami producenta.
• Konserwacja elementów metalowych: Elementy metalowe, które mogą być narażone na korozję, warto dodatkowo zabezpieczyć preparatem antykorozyjnym lub olejem konserwującym.
• Sprawdzenie stanu rolek i noża: Oceń stan gumowych rolek podających czy nie są popękane lub nadmiernie zużyte. Sprawdź ostrość noża odcinającego i w razie potrzeby go naostrz lub wymień.
• Kontrola naciągu hamulca: Lekko poluzuj hamulec siatki, aby zapobiec trwałemu odkształceniu sprężyn lub innych elementów dociskowych.
• Ochrona przed wilgocią: Przechowuj prasę w suchym miejscu, najlepiej pod zadaszeniem.

Przeczytaj również: Mechanizm wycieraczek Volvo: Naprawa, koszty i porady krok po kroku

Modernizacja i części zamienne: co warto wiedzieć przed zakupem?

Czy opłaca się dołożyć obwiązywacz siatką do starej prasy? Analiza kosztów i korzyści

Dla właścicieli starszych pras Metal-Fach, które fabrycznie były wyposażone jedynie w mechanizm owijania sznurkiem (np. niektóre wczesne wersje Z562), decyzja o doposażeniu w mechanizm siatkowy może być strategiczna. Z jednej strony, jest to inwestycja, która generuje koszty zakupu samego mechanizmu, jego montażu oraz potencjalnych modyfikacji instalacji elektrycznej prasy. Z drugiej strony, korzyści są znaczące. Owijanie siatką jest znacznie szybsze niż sznurkiem, co przekłada się na większą wydajność pracy w polu. Ponadto, siatka lepiej chroni bele przed wilgocią i uszkodzeniami mechanicznymi, co jest kluczowe dla jakości paszy. W wielu przypadkach, zwłaszcza przy intensywnym użytkowaniu prasy, koszt doposażenia zwraca się w postaci oszczędności czasu i lepszej jakości produktu końcowego.

Oryginalne części Metal-Fach vs. zamienniki: co wybrać, by nie żałować?

Na rynku dostępnych jest wiele części zamiennych do mechanizmów owijania siatką, zarówno oryginalnych od producenta Metal-Fach, jak i tańszych zamienników od innych firm. Wybór między nimi często sprowadza się do kompromisu między ceną a jakością. Oryginalne części gwarantują idealne dopasowanie i zgodność ze specyfikacją techniczną maszyny, co minimalizuje ryzyko problemów z montażem i eksploatacją. Zazwyczaj objęte są też lepszą gwarancją. Z drugiej strony, zamienniki mogą być znacznie tańsze, co jest kuszące, zwłaszcza przy ograniczonym budżecie. Należy jednak pamiętać, że jakość zamienników bywa bardzo zróżnicowana. Przed zakupem zamiennika warto dokładnie sprawdzić opinie o producencie i sprzedawcy, a także upewnić się, że część jest wykonana z odpowiednich materiałów i spełnia wymagane normy.

Najważniejsze numery katalogowe i wskazówki, gdzie najszybciej znaleźć potrzebne części

Poszukiwanie konkretnych części zamiennych do mechanizmu owijania siatką w prasie Metal-Fach Z562 lub innym modelu wymaga często znajomości numerów katalogowych. Są one unikalnym identyfikatorem każdej części i pozwalają na precyzyjne zamówienie. Oto kilka wskazówek, gdzie najszybciej znaleźć potrzebne komponenty:

• Autoryzowani dealerzy Metal-Fach: To najlepsze miejsce, aby zamówić oryginalne części. Dealerzy posiadają dostęp do katalogów części i mogą pomóc w identyfikacji właściwego numeru.
• Specjalistyczne sklepy internetowe z częściami rolniczymi: Wiele sklepów online oferuje szeroki asortyment części do maszyn rolniczych, zarówno oryginalnych, jak i zamienników. Warto skorzystać z wyszukiwarek opartych na numerach katalogowych lub modelach maszyn.
• Serwisy maszyn rolniczych: Lokalni mechanicy i serwisy często mają dostęp do części i mogą doradzić w kwestii wyboru.
• Numery katalogowe: Zawsze staraj się uzyskać numer katalogowy części, której potrzebujesz. Znajdziesz go w instrukcji obsługi prasy lub możesz zapytać dealera.
• Dokładny opis maszyny: Przy zamawianiu części, podaj dokładny model prasy (np. Metal-Fach Z562) oraz rok produkcji, ponieważ niektóre komponenty mogły ulec zmianie w różnych seriach produkcyjnych.
