Dyferencjał: Jak działa i dlaczego jest kluczowy dla Twojego auta?

Mechanizm różnicowy, potocznie zwany dyferencjałem, to kluczowy podzespół układu napędowego każdego pojazdu wielośladowego. Jego głównym zadaniem jest kompensacja różnicy prędkości obrotowych kół napędowych na tej samej osi podczas pokonywania zakrętów. Gdy samochód skręca, koło po zewnętrznej stronie zakrętu musi przebyć dłuższą drogę niż koło po wewnętrznej stronie, a co za tym idzie kręcić się szybciej. Dyferencjał umożliwia tę różnicę, rozdzielając moment obrotowy z silnika na oba koła w sposób, który na to pozwala, zapewniając płynną jazdę i stabilność.

Dlaczego samochód potrzebuje dyferencjału? Zrozum problem zakrętu

Wyobraź sobie, że jedziesz na rowerze i skręcasz. Twoje nogi nie obracają pedałami z tą samą prędkością, prawda? Podobnie jest z kołami samochodu w zakręcie. Koło po zewnętrznej stronie zakrętu musi pokonać dłuższą drogę niż koło po wewnętrznej stronie. Jeśli oba koła byłyby sztywno połączone i zmuszone do obracania się z tą samą prędkością, jedno z nich musiałoby się ślizgać. Pomyśl o tym jak o próbie obrócenia talerza, gdy jego krawędzie poruszają się z różnymi prędkościami to po prostu nie działa płynnie.

Gdyby samochód nie miał dyferencjału, a koła na jednej osi byłyby sztywno połączone, konsekwencje byłyby odczuwalne od razu. Podczas skręcania opony zaczęłyby się ślizgać po nawierzchni, co prowadziłoby do szybkiego i nierównomiernego zużycia bieżnika. Jazda stałaby się trudniejsza, a samochód mógłby zachowywać się nieprzewidywalnie, zwłaszcza na śliskiej nawierzchni. Dodatkowo, sztywne połączenie kół generowałoby ogromne naprężenia w układzie napędowym, prowadząc do jego szybkiego uszkodzenia.

• Mechanizm różnicowy to sprytny wynalazek, który pozwala kołom napędowym na jednej osi obracać się z różnymi prędkościami, jednocześnie przekazując na nie moment obrotowy z silnika. Jest to niezbędne do płynnego i bezpiecznego pokonywania zakrętów.

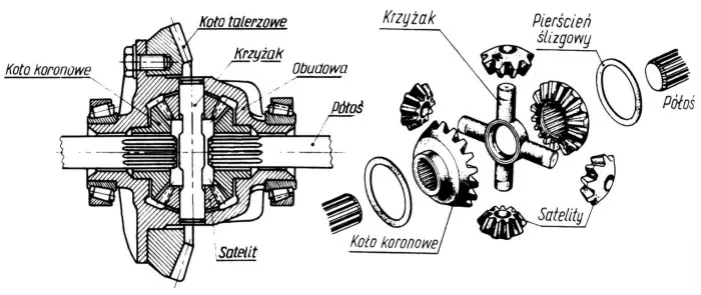

Jak zbudowany jest dyferencjał? Zajrzyjmy do środka

• Koło talerzowe: Duże koło z zębami, które jest napędzane przez wałek atakujący, pochodzący od skrzyni biegów.
• Kosz (obudowa): Element obracający się wraz z kołem talerzowym, w którym zamontowane są pozostałe elementy dyferencjału.
• Krzyżak: Osadzony w koszu, na nim zamocowane są osie satelitów.
• Satelity (koła koronowe): Małe zębatki obracające się na osiach krzyżaka. To one "różnicują" prędkość kół.
• Koła słoneczne: Dwa koła zębate, zazwyczaj połączone z półosiami napędowymi. Satelity zazębiają się z kołami słonecznymi.

Moment obrotowy od silnika trafia na wałek atakujący, który napędza koło talerzowe. Koło talerzowe obraca kosz dyferencjału. W tym momencie zaczyna się dziać magia:

1. Jazda na wprost: Gdy samochód jedzie prosto, oba koła mają taką samą przyczepność i prędkość. Kosz obraca się, a wraz z nim koła słoneczne. Satelity, choć zamontowane na krzyżaku, nie obracają się wokół własnych osi kręcą się razem z całym koszem. W efekcie oba koła słoneczne i połączone z nimi półosie obracają się z tą samą prędkością, co koło talerzowe.
2. Jazda w zakręcie: Kiedy skręcasz, zewnętrzne koło musi obrócić się szybciej niż wewnętrzne. To powoduje, że koło słoneczne połączone z wolniejszym kołem zaczyna stawiać większy opór. Ten opór sprawia, że satelity zaczynają się obracać wokół własnych osi. Ponieważ satelity zazębiają się z obiema kołami słonecznymi, ich obrót powoduje, że jedno koło słoneczne (połączone z zewnętrznym, szybszym kołem) przyspiesza, a drugie (połączone z wewnętrznym, wolniejszym kołem) zwalnia. Co ważne, suma prędkości obrotowych obu kół słonecznych jest zawsze stała i odpowiada prędkości obrotowej kosza. Dyferencjał zawsze przekazuje taki sam moment obrotowy na oba koła, ale pozwala im na różną prędkość obrotową.

Podczas jazdy na wprost, gdy samochód porusza się po linii prostej, satelity w dyferencjale pozostają nieruchome względem kosza. Obracają się one wokół osi krzyżaka, ale nie wokół własnej osi. W tym stanie działają jak sztywny element, przenosząc moment obrotowy równomiernie na oba koła słoneczne, a tym samym na koła napędowe, które obracają się z tą samą prędkością.

Sytuacja zmienia się diametralnie podczas pokonywania zakrętu. Kiedy jedno z kół napędowych napotyka większy opór (np. koło wewnętrzne w zakręcie), satelity zaczynają się obracać wokół własnych osi. Ten ruch satelitów powoduje, że koło słoneczne połączone z kołem o mniejszym oporze (zewnętrzne koło w zakręcie) zaczyna obracać się szybciej, podczas gdy koło słoneczne połączone z kołem o większym oporze (wewnętrzne koło w zakręcie) zwalnia. Dyferencjał pozwala na tę różnicę prędkości, zapewniając płynne prowadzenie pojazdu.

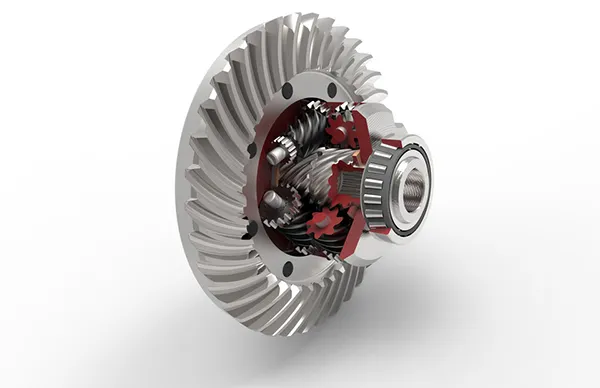

Różne typy dyferencjałów: Poznaj ich rodzaje i zastosowanie

Otwarty mechanizm różnicowy jest najprostszym i najczęściej spotykanym rozwiązaniem. Jego podstawową wadą jest to, że w sytuacji, gdy jedno z kół napędowych traci przyczepność (na przykład na śliskiej nawierzchni, jak lód czy błoto), cały moment obrotowy jest przekazywany właśnie na to koło. W rezultacie, koło z dobrą przyczepnością pozostaje nieruchome, a samochód traci napęd. To może być frustrujące i niebezpieczne w trudnych warunkach drogowych.

Mechanizm różnicowy o ograniczonym poślizgu, znany jako LSD (Limited Slip Differential), został stworzony, aby zaradzić problemom otwartego dyferencjału. Jego główna zasada działania polega na częściowym blokowaniu mechanizmu, co pozwala na przekazanie części momentu obrotowego również na koło o lepszej przyczepności, nawet jeśli drugie koło zaczyna się ślizgać. Dzięki temu poprawia się trakcja i stabilność pojazdu w trudnych warunkach.

Pełna blokada mechanizmu różnicowego, często nazywana "szperą", to rozwiązanie, które całkowicie eliminuje różnicę prędkości obrotowych między kołami na jednej osi. Oznacza to, że oba koła kręcą się z identyczną prędkością, niezależnie od warunków na drodze. Jest to niezwykle skuteczne w ekstremalnym terenie, gdzie maksymalna przyczepność jest kluczowa. Należy jednak pamiętać, że używanie pełnej blokady na suchej, przyczepnej nawierzchni jest bardzo niebezpieczne i może prowadzić do poważnych uszkodzeń układu napędowego, ponieważ generuje ogromne naprężenia skrętne.

Elektroniczne systemy, takie jak EDS (elektroniczna blokada mechanizmu różnicowego) czy EDL (elektroniczna blokada dyferencjału), można traktować jako zaawansowane symulacje blokady mechanicznej. Działają one w oparciu o czujniki systemu ABS i ESP. Gdy system wykryje, że jedno z kół zaczyna się nadmiernie ślizgać, elektronicznie przyhamowuje to koło. W efekcie, dzięki działaniu otwartego dyferencjału, większa część momentu obrotowego jest przekazywana na drugie koło, które ma lepszą przyczepność. To rozwiązanie jest skuteczne i nie obciąża mechanicznie układu napędowego tak jak blokada mechaniczna.

LSD w praktyce: Torsen, płytkowy i wiskotyczny kluczowe różnice

Mechanizm Torsen (Torque Sensing) to przykład w pełni mechanicznego dyferencjału o ograniczonym poślizgu. Jego działanie opiera się na specjalnie zaprojektowanych przekładniach ślimakowych. Dzięki swojej konstrukcji, Torsen automatycznie i proporcjonalnie rozdziela moment obrotowy między koła. Jeśli jedno z kół zaczyna się ślizgać, mechanizm ten samoczynnie zwiększa moment obrotowy przekazywany na koło o lepszej przyczepności. Jest to rozwiązanie cenione za swoją niezawodność i brak potrzeby sterowania elektronicznego, często stosowane w napędach quattro marki Audi.

Sprzęgło wiskotyczne to kolejny sposób na ograniczenie poślizgu dyferencjału. Działa ono dzięki specjalnemu, silikonowemu olejowi umieszczonemu pomiędzy tarczami połączonymi z półosiami. Gdy prędkości obrotowe kół są zbliżone, olej pozostaje płynny. Jednak w momencie, gdy jedno z kół zaczyna się obracać znacznie szybciej (np. w zakręcie lub podczas poślizgu), generowane jest ciepło. To ciepło powoduje zagęszczenie oleju, który zaczyna działać jak lepka masa, zwiększając tarcie między tarczami i tym samym częściowo blokując dyferencjał. Sprzęgło wiskotyczne jest proste w konstrukcji, ale może wykazywać pewne opóźnienie w reakcji.

Mechanizm płytkowy wykorzystuje zestaw precyzyjnie dobranych płytek ciernych, które są umieszczone między elementami dyferencjału. Kiedy prędkości obrotowe kół zaczynają się znacząco różnić, sprężyny lub inne mechanizmy dociskają te płytki do siebie. Powstające tarcie powoduje ograniczenie poślizgu i przekazanie momentu obrotowego na koło o lepszej przyczepności. Dyferencjały płytkowe są bardzo skuteczne, szczególnie w zastosowaniach sportowych, ale wymagają regularnej wymiany oleju i mogą ulegać zużyciu, co czyni je rozwiązaniem dla kierowców ceniących sobie sportowe osiągi i gotowych na większe zaangażowanie w serwisowanie pojazdu.

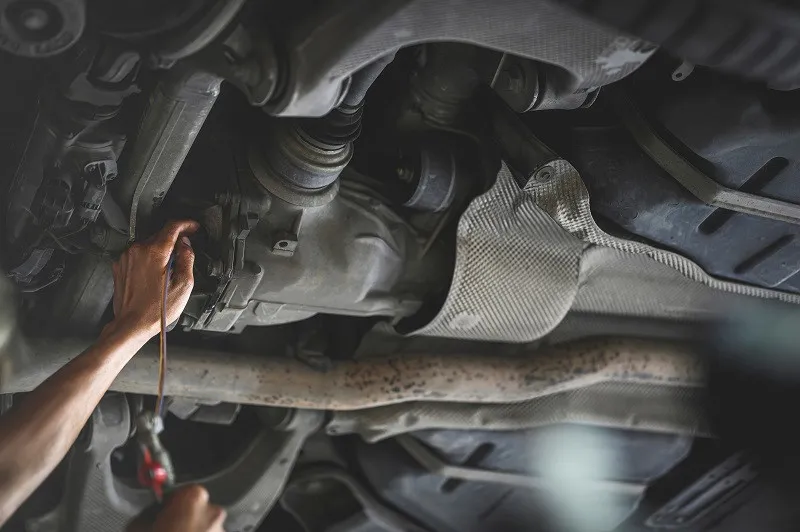

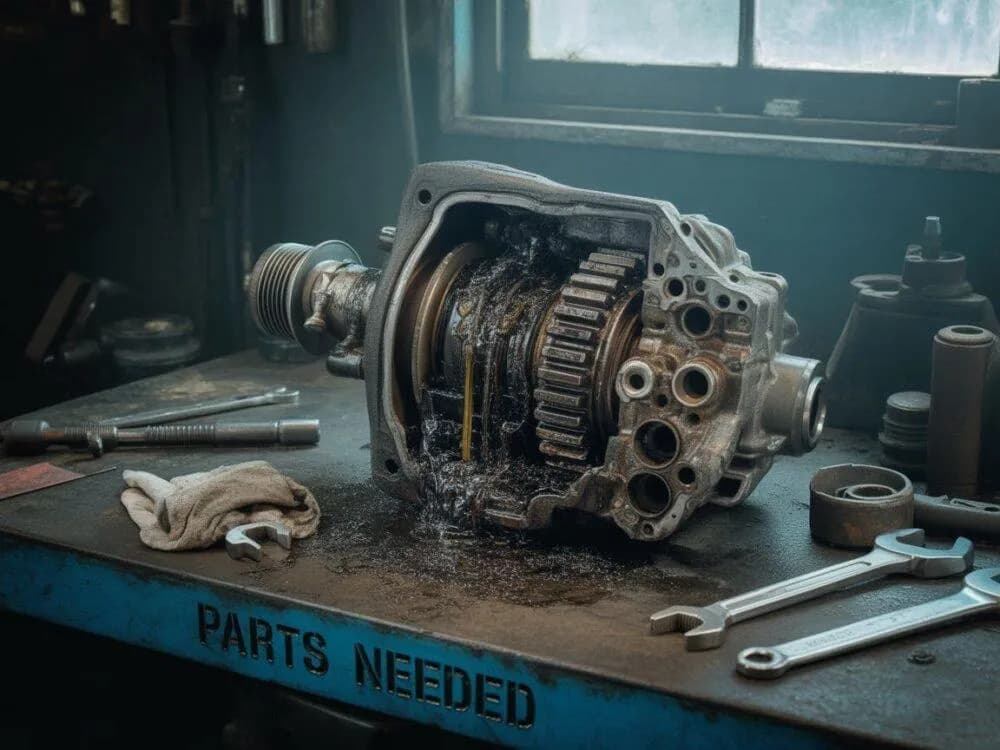

Awaria dyferencjału: Objawy, przyczyny i koszty naprawy

• Wycie lub huczenie: Zazwyczaj pojawia się podczas jazdy na wprost lub w zakrętach i może świadczyć o zużytych łożyskach dyferencjału lub niewłaściwym smarowaniu.
• Stuki lub metaliczne zgrzyty: Często słyszalne przy ruszaniu, hamowaniu silnikiem lub w zakrętach. Mogą oznaczać uszkodzone zębatki satelitów lub kół słonecznych, albo luzy na półosiach.
• Głośne "klikanie" w zakrętach: Może wskazywać na uszkodzenie półosi lub przegubów, ale czasami jest powiązane z problemami w samym dyferencjale.
• Nadmierne luzy na wałkach: Wyczuwalne jako "gumowe" reakcje na pedał gazu lub hamulca, mogą świadczyć o zużyciu wieloklinów lub samych zębatek.

Uszkodzony dyferencjał znacząco wpływa na zachowanie pojazdu. Możesz odczuwać szarpanie podczas ruszania lub zmiany biegów, a samochód może stać się niestabilny, szczególnie podczas pokonywania zakrętów. W skrajnych przypadkach, na śliskiej nawierzchni, może być bardzo trudno ruszyć z miejsca, ponieważ napęd będzie przekazywany głównie na ślizgające się koło. Wszelkie nietypowe zachowania pojazdu podczas jazdy powinny być sygnałem do dokładnego sprawdzenia układu napędowego.

Regularna wymiana oleju w mechanizmie różnicowym jest absolutnie kluczowa dla jego długowieczności. Olej ten nie tylko smaruje wszystkie pracujące elementy, zapobiegając ich przedwczesnemu zużyciu, ale także odprowadza ciepło generowane podczas pracy. Z czasem olej traci swoje właściwości smarne i chłodzące, a także może zawierać opiłki metalu pochodzące z naturalnego zużycia. Zaniedbanie tej czynności prowadzi do przegrzewania się elementów, zwiększonego tarcia i w konsekwencji do szybkiego zużycia lub nawet zatarcia całego mechanizmu.

Przeczytaj również: BMW E39: Regeneracja wycieraczek krok po kroku - Szybka diagnoza

Przyszłość dyferencjałów: Od mechaniki do Torque Vectoring

Aktywne wektorowanie momentu obrotowego, czyli Torque Vectoring, to zaawansowana technologia, która przenosi funkcjonalność dyferencjału na zupełnie nowy poziom. Nie chodzi już tylko o kompensowanie różnic prędkości obrotowych kół na jednej osi, ale o aktywne i inteligentne zarządzanie momentem obrotowym. System ten potrafi nie tylko rozdzielać napęd między osiami (jak w przypadku tradycyjnych napędów 4x4), ale także precyzyjnie dystrybuować go między poszczególne koła na tej samej osi.

Torque Vectoring znacząco poprawia dynamikę jazdy, stabilność i bezpieczeństwo. Wyobraź sobie zakręt: system Torque Vectoring potrafi aktywnie przekazać większą dawkę momentu obrotowego na zewnętrzne koło w zakręcie. To działanie powoduje, że samochód niejako "wgryza się" w łuk, redukując tendencję do podsterowności (czyli tendencji do "wyjeżdżania" przodem z zakrętu) i zwiększając precyzję prowadzenia. Kierowca odczuwa to jako bardziej zwinne i pewne zachowanie auta, co przekłada się na większą przyjemność z jazdy i poczucie kontroli.

W erze pojazdów elektrycznych, zwłaszcza tych z silnikami umieszczonymi bezpośrednio w kołach lub po jednym na każdej osi, tradycyjny mechanizm różnicowy często staje się zbędny. W takich konfiguracjach rolę dyferencjału przejmuje zaawansowana elektronika sterująca pracą poszczególnych silników. Każdy silnik może być indywidualnie kontrolowany pod względem prędkości obrotowej i momentu obrotowego, co pozwala na osiągnięcie podobnych, a często nawet lepszych efektów niż przy użyciu mechanicznych dyferencjałów, w tym precyzyjne wektorowanie momentu obrotowego.
