Oblicz żwir na drenaż: Prosty wzór i praktyczne przykłady

Planowanie prac budowlanych, zwłaszcza tych związanych z systemami odprowadzania wody, wymaga precyzji. Jednym z kluczowych elementów jest drenaż opaskowy wokół budynku, który chroni fundamenty przed wilgociącią. Aby taki system działał efektywnie przez lata, niezbędne jest zastosowanie odpowiednich materiałów, a przede wszystkim poprawne obliczenie ich ilości. Dziś skupimy się na żwirze, który stanowi podstawę każdej warstwy drenażowej. Jako doświadczony praktyk wiem, jak łatwo popełnić błąd przy szacowaniu, a konsekwencje mogą być kosztowne. Dlatego przygotowałem dla Was kompleksowy przewodnik, który krok po kroku pokaże, jak dokładnie obliczyć potrzebną ilość żwiru na jeden metr bieżący drenażu. Pozwoli to uniknąć przestojów w pracy, niepotrzebnych wydatków i zapewni, że Wasz drenaż będzie działał bez zarzutu.

Precyzyjne obliczenie żwiru dlaczego jest tak ważne dla drenażu?

Żwir w systemie drenażowym pełni rolę filtra i struktury odprowadzającej wodę. Jego zadaniem jest zapewnienie swobodnego przepływu wody do rury drenażowej, a następnie do odbiornika. Odpowiednia frakcja kruszywa zapobiega zamuleniu systemu przez drobne cząstki gruntu, co jest kluczowe dla jego długoterminowej efektywności. Zastosowanie niewłaściwego materiału lub jego niedostateczna ilość może skutkować szybkim zapchaniem się drenażu, a w konsekwencji podtopieniem piwnic czy fundamentów. Z kolei nadmiar kruszywa to po prostu niepotrzebnie wydane pieniądze i wysiłek.

Błędne obliczenia ilości żwiru mogą prowadzić do szeregu problemów. Niedoszacowanie materiału oznacza, że w trakcie prac zabraknie kruszywa. To z kolei powoduje przestoje, konieczność domawiania, co wiąże się z dodatkowymi kosztami transportu i opóźnieniami w harmonogramie budowy. Przeszacowanie z kolei generuje niepotrzebne koszty zakupu i problem z utylizacją nadwyżek. Co gorsza, zbyt mała ilość żwiru, szczególnie w warstwie obsypki, może nie zapewnić odpowiedniej filtracji i szybkiego odprowadzania wody, prowadząc do szybszego zamulenia systemu i obniżenia jego funkcjonalności.

Kluczowe parametry wpływające na ilość potrzebnego kruszywa

Podstawą do obliczeń jest dokładne określenie wymiarów wykopu. W polskim budownictwie przyjmuje się zazwyczaj, że szerokość wykopu pod drenaż opaskowy powinna wynosić od 40 do 50 cm. Kluczowa jest również głębokość, która musi być dostosowana do poziomu posadowienia fundamentów. Zgodnie z praktyką budowlaną, rura drenażowa powinna być ułożona ze spadkiem około 0,5% (czyli 5 mm na każdy metr bieżący), a jej górna krawędź powinna znajdować się minimum 20-30 cm poniżej górnej krawędzi ławy fundamentowej. Ten spadek zapewnia grawitacyjny przepływ wody.

Wybór odpowiedniego kruszywa ma fundamentalne znaczenie dla skuteczności drenażu. Najczęściej stosuje się żwir płukany, który jest dostępny w różnych frakcjach. Popularne wybory to żwir o granulacji 8-16 mm lub 16-32 mm. Frakcja 8-16 mm zapewnia dobrą wodoprzepuszczalność i jest często preferowana ze względu na lepsze wypełnienie przestrzeni wokół rury. Większa frakcja, 16-32 mm, również sprawdzi się w drenażu, oferując nieco lepszą przepuszczalność, ale może być mniej stabilna. Alternatywą, choć droższą, jest keramzyt, który jest lżejszy od żwiru. Czasami stosuje się również tłuczeń, który może być dobrym rozwiązaniem w specyficznych warunkach.

Kolejnym niezwykle ważnym parametrem, często pomijanym przez osoby bez doświadczenia, jest gęstość nasypowa kruszywa. Jest to wartość, która pozwala nam przeliczyć objętość materiału (wyrażoną w metrach sześciennych, m³) na jego wagę (wyrażoną w tonach, t). Bez tej informacji nie będziemy w stanie zamówić odpowiedniej ilości żwiru, jeśli kupujemy go na tony. Dla typowego żwiru płukanego o frakcji 8-16 mm, średnia gęstość nasypowa wynosi około 1,6 tony na metr sześcienny (t/m³). Należy jednak pamiętać, że ta wartość może się nieznacznie różnić w zależności od producenta kruszywa oraz jego wilgotności w momencie ważenia.

Prosty wzór i praktyczne przykłady: obliczanie żwiru na metr drenażu

Obliczenie objętości żwiru potrzebnego na jeden metr bieżący drenażu jest proste, jeśli znamy podstawowe wymiary. Wzór jest następujący: Objętość (m³) = Szerokość wykopu (m) x Wysokość warstwy żwiru (m) x 1 m (długość). Wysokość warstwy żwiru, o której tu mówimy, to suma grubości warstwy podkładowej, przestrzeni wokół rury drenażowej oraz warstwy obsypki nad rurą. Należy pamiętać, że rura drenażowa sama w sobie zajmuje pewną objętość, ale dla uproszczenia obliczeń ilości kruszywa, często uwzględnia się ją w całkowitej wysokości warstwy żwiru, zakładając, że żwir idealnie ją otacza.

W praktyce, aby uprościć obliczenia i mieć pewność, że materiału nie zabraknie, często zakłada się pewną "nadwyżkę" w wysokości warstwy. Chodzi o to, by objąć żwirem całą przestrzeń wokół rury, od dna wykopu aż po górną jego krawędź, zgodnie z przyjętymi zasadami budowy drenażu. Skupiamy się tu na całkowitej objętości, którą wypełnimy kruszywem, a nie tylko na objętości pustych przestrzeni.

Gdy już znamy objętość w metrach sześciennych, możemy ją łatwo przeliczyć na tony, korzystając ze wzoru: Waga (t) = Objętość (m³) x Gęstość nasypowa (t/m³). Jak już wspominałem, dla typowego żwiru płukanego przyjmujemy gęstość nasypową na poziomie 1,6 t/m³.

Przyjrzyjmy się konkretnemu przykładowi. Załóżmy, że wykonujemy drenaż w wykopie o szerokości 0,4 metra (40 cm). Przyjmujemy, że całkowita wysokość warstwy żwiru, która będzie otaczać rurę i wypełniać wykop od dna aż do górnej krawędzi rury, wynosi również 0,4 metra (40 cm). Może to oznaczać np. 10 cm warstwy podkładowej, ok. 10 cm średnicy rury i 20 cm obsypki nad rurą. Obliczamy objętość żwiru na 1 metr bieżący drenażu: 0,4 m (szerokość) x 0,4 m (wysokość) x 1 m (długość) = 0,16 m³. Teraz przeliczamy to na tony, używając gęstości nasypowej 1,6 t/m³: 0,16 m³ x 1,6 t/m³ = 0,256 tony. Oznacza to, że na każdy metr bieżący takiego drenażu potrzebujemy około 0,256 tony, czyli około 256 kilogramów żwiru.

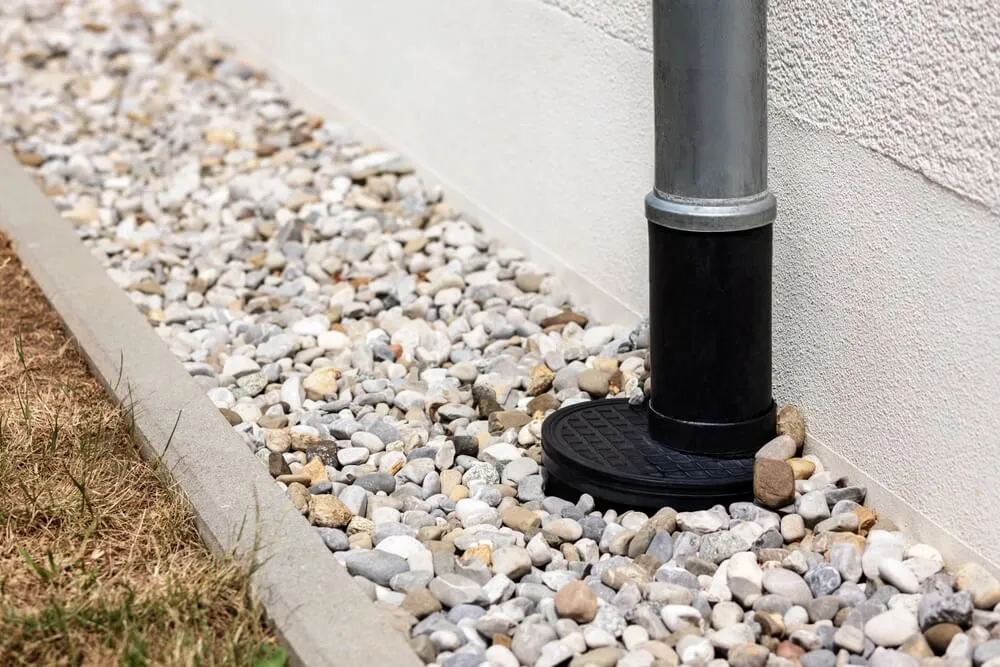

Wybór odpowiedniego kruszywa do drenażu: porównanie rozwiązań

Wybór pomiędzy żwirem płukanym o frakcji 8-16 mm a 16-32 mm jest często kwestią preferencji i dostępności, ale warto znać ich subtelne różnice. Żwir o frakcji 8-16 mm jest bardziej plastyczny i lepiej wypełnia przestrzeń wokół rury, co może zapewnić lepszą stabilność całej konstrukcji. Jednocześnie jego mniejsze ziarna mogą nieco ograniczać przepływ wody w porównaniu do większych frakcji, choć w praktyce różnica jest zazwyczaj niewielka. Frakcja 16-32 mm oferuje nieco większą przepuszczalność dzięki większym przestrzeniom między ziarnami, co może być korzystne w gruntach o niskiej infiltracji. Jest również bardzo stabilny.

Tłuczeń, czyli pokruszony kamień, może być stosowany jako alternatywa dla żwiru. Jego zaletą jest ostra krawędź, która zapewnia dobrą stabilność i zapobiega przesuwaniu się materiału. W kontekście drenażu, tłuczeń o odpowiedniej frakcji również zapewni dobrą wodoprzepuszczalność. Jest często tańszy od żwiru płukanego. Jednak jego ostre krawędzie mogą potencjalnie uszkodzić geowłókninę, jeśli nie zostanie ona odpowiednio dobrana i ułożona. Należy też pamiętać, że tłuczeń nie jest tak "okrągły" jak żwir, co może wpływać na sposób układania się warstw.

Keramzyt, czyli wypalona glina, to kolejna opcja, ale zazwyczaj droższa. Jego główną zaletą jest bardzo niska waga, co może być istotne w przypadku bardzo dużych ilości lub gdy obciążenie gruntu jest problemem. Keramzyt ma porowatą strukturę, która dobrze przepuszcza wodę. Jest również odporny na czynniki chemiczne i biologiczne. Wadą jest jego cena, która jest zazwyczaj wyższa niż cena żwiru czy tłucznia. W zastosowaniach drenażowych, gdzie kluczowa jest masa i stabilność, żwir często okazuje się bardziej praktycznym wyborem.

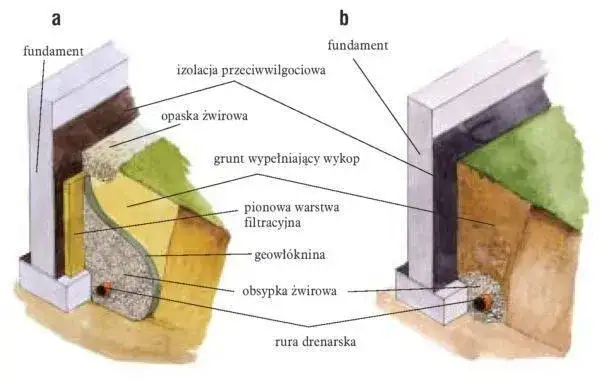

Budowa warstw drenażu krok po kroku: optymalna ilość żwiru na każdy etap

Pierwszym etapem budowy drenażu jest przygotowanie dna wykopu. Tutaj kluczową rolę odgrywa warstwa wyrównująca ze żwiru, o grubości około 10 cm. Jej zadaniem jest stworzenie stabilnego i równego podłoża dla rury drenażowej. Dzięki tej warstwie rura będzie leżała stabilnie, a jej spadek będzie utrzymany zgodnie z projektem. Jest to fundament dla całego systemu.

Po ułożeniu rury drenażowej, niezbędna jest jej odpowiednia obsypka. Warstwa obsypki bocznej i górnej powinna mieć minimum 20-30 cm grubości. Zapewnia ona nie tylko stabilność rury, ale przede wszystkim tworzy przestrzeń dla swobodnego przepływu wody z gruntu do rury. Grubsza warstwa obsypki oznacza lepszą filtrację i szybsze odprowadzanie wody, co jest kluczowe dla skuteczności całego systemu.

Nie można zapomnieć o geowłókninie, która jest absolutnie kluczowa dla długowieczności drenażu. Geowłóknina umieszczana jest na dnie i ścianach wykopu, a następnie cała warstwa żwiru z rurą jest nią otulana. Jej zadaniem jest oddzielenie kruszywa od gruntu rodzimego, zapobiegając w ten sposób zamuleniu systemu przez drobne cząstki ziemi. To właśnie geowłóknina chroni nasz żwir i rurę przed zapychaniem, gwarantując, że drenaż będzie działał poprawnie przez wiele lat.

Jak unikać najczęstszych błędów przy zamawianiu żwiru

Jednym z najczęstszych błędów jest niedoszacowanie potrzebnej ilości kruszywa. Jak już wielokrotnie podkreślałem, skutkuje to nie tylko przestojami w pracy, ale także dodatkowymi kosztami. Zamawianie mniejszej ilości, a potem domawianie, często wiąże się z koniecznością zapłacenia za dodatkowy transport, który może być nieproporcjonalnie wysoki w stosunku do ceny samego materiału. W efekcie, próba oszczędności na początku może przynieść większe straty.

Kupowanie żwiru "na oko", bez wcześniejszych obliczeń, to prosta droga do problemów. Nawet jeśli wydaje nam się, że mamy doświadczenie, wymiary wykopu mogą się różnić, a nasze szacunki mogą być błędne. Precyzyjne obliczenia, oparte na wzorach i znanych parametrach, są gwarancją, że zamówimy dokładnie tyle materiału, ile potrzebujemy. Pozwala to uniknąć sytuacji, w której brakuje nam kilku worków, albo zostaje nam cała paleta niepotrzebnego kruszywa.

Należy pamiętać, że koszt transportu kruszywa stanowi znaczącą część całkowitego budżetu. Zamawiając materiał luzem wywrotką, zazwyczaj płacimy za transport za całą wywrotkę, niezależnie od tego, czy jest w pełni załadowana. Zamawianie w workach typu Big-Bag również wiąże się z kosztami transportu, często naliczanymi za sztukę. Dlatego warto dokładnie skalkulować, jaka forma dostawy będzie najkorzystniejsza dla danej ilości materiału i odległości. Zawsze uwzględniajcie koszt transportu w końcowej kalkulacji.

Checklista: obliczenie i zamówienie żwiru na drenaż

Zanim skontaktujesz się ze składem kruszyw, przygotuj następujące dane:

• Całkowita długość drenażu: Zmierz obwód budynku, uwzględniając ewentualne odgałęzienia.
• Wymiary wykopu: Określ planowaną szerokość wykopu (np. 0,4 m) oraz całkowitą wysokość warstwy żwiru, która będzie wypełniać wykop wokół rury (np. 0,4 m).
• Rodzaj i frakcja kruszywa: Zdecyduj, czy będzie to żwir płukany 8-16 mm, 16-32 mm, czy może inne rozwiązanie.
• Gęstość nasypowa: Jeśli znasz dokładną wartość od dostawcy, użyj jej. W przeciwnym razie, przyjmij średnią wartość 1,6 t/m³ dla żwiru płukanego.
• Preferowana forma dostawy: Zastanów się, czy wolisz kruszywo luzem, w Big-Bagach, czy może w mniejszych workach.

Aby upewnić się, że otrzymujesz materiał o odpowiednich parametrach:

• Poproś o dokumentację: Warto zapytać o kartę produktu lub deklarację zgodności, która potwierdza parametry kruszywa.
• Sprawdź próbkę: Jeśli to możliwe, poproś o małą próbkę materiału przed złożeniem dużego zamówienia. Pozwoli to ocenić frakcję i czystość żwiru.
• Weryfikacja przy dostawie: Przy odbiorze kruszywa, zwłaszcza zamawianego luzem, warto rzucić okiem na jego wygląd. Czy jest czysty, czy nie zawiera nadmiernej ilości ziemi lub innych zanieczyszczeń? Czy frakcja zgadza się z zamówioną?
• Potwierdź wagę: Jeśli zamawiasz na tony, upewnij się, że waga podana na dowodzie dostawy jest zgodna z oczekiwaniami.
