Jaki przekrój kabla do spawarki? Dobierz idealny kabel!

Ten artykuł ma na celu dostarczenie kompleksowych informacji na temat doboru odpowiedniego przekroju kabli spawalniczych i zasilających, kluczowego dla bezpieczeństwa, wydajności spawania i ochrony sprzętu. Dowiedz się, jakie czynniki wpływają na ten wybór i uniknij kosztownych błędów.

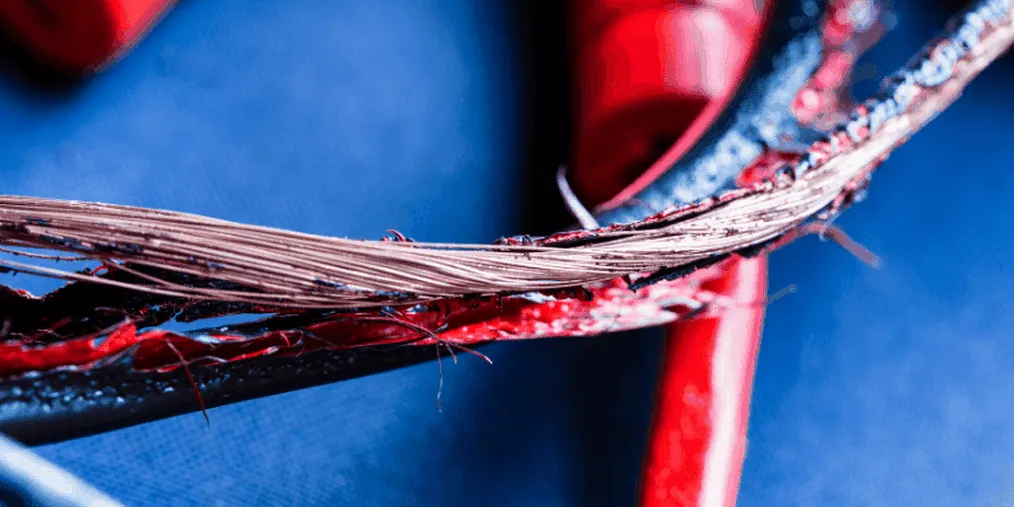

Bezpieczeństwo przede wszystkim: Jak uniknąć przegrzania i pożaru?

Jako spawacz, wiem z doświadczenia, że ignorowanie odpowiedniego przekroju kabli to prosta droga do kłopotów. Zbyt cienki kabel działa jak grzałka im większy prąd przez niego płynie, tym bardziej się nagrzewa. To nie tylko nieprzyjemne, ale przede wszystkim niebezpieczne. Nadmierne nagrzewanie może prowadzić do stopienia izolacji, zwarcia, a w najgorszym wypadku do pożaru. Co więcej, przegrzany kabel może uszkodzić elektronikę spawarki, która nie jest przystosowana do pracy w tak ekstremalnych warunkach termicznych. Pamiętajmy, że bezpieczeństwo nasze i otoczenia jest absolutnym priorytetem. Dlatego nigdy nie wolno bagatelizować ryzyka związanego z niewłaściwym doborem przewodów.

Wydajność ma znaczenie: Wpływ kabla na jakość spawu i stabilność łuku

Nie tylko bezpieczeństwo jest tutaj kluczowe. Wyobraź sobie sytuację, w której masz najlepszą spawarkę na świecie, ale używasz do niej zbyt cienkich kabli. Co się dzieje? Każdy kabel, zwłaszcza ten o zbyt małym przekroju, stawia pewien opór przepływającemu prądowi. Im dłuższy kabel i im mniejszy jego przekrój, tym większy ten opór. Skutkuje to tzw. spadkiem napięcia na uchwycie spawalniczym. Oznacza to, że do łuku spawalniczego dociera niższe napięcie, niż powinno. To z kolei utrudnia zajarzenie łuku, sprawia, że jest on niestabilny, a w efekcie spojenie jest gorszej jakości. Czasem nawet nie zdajemy sobie sprawy, że to właśnie kabel jest winowajcą problemów z uzyskaniem dobrego spawu.

Ochrona Twojej inwestycji: Jak zły kabel może uszkodzić spawarkę?

Spawarka to często spory wydatek, inwestycja na lata. Niestety, niewłaściwe użytkowanie, w tym stosowanie nieodpowiednich kabli, może tę inwestycję szybko zakończyć. Kiedy spawarka musi "przeciskać" prąd przez zbyt wąskie gardło, jakim jest cienki kabel, jej wewnętrzne komponenty pracują pod znacznie większym obciążeniem, niż przewidział producent. Ciągłe przegrzewanie się, nawet jeśli nie prowadzi od razu do awarii, skraca żywotność urządzenia. Może prowadzić do uszkodzenia transformatora, elektroniki sterującej czy wentylatora. Warto więc zadbać o kable, aby nasza spawarka służyła nam jak najdłużej.

Kolejnym ważnym aspektem jest wybór odpowiedniego typu kabla. Nie każdy przewód nadaje się do pracy w trudnych warunkach spawalniczych.

Kable spawalnicze a przewody zasilające: Poznaj kluczowe różnice

Często spotykam się z pytaniami, które pokazują, że użytkownicy mylą kable robocze spawarki z kablem zasilającym. To zrozumiałe, bo oba są prądowe, ale ich zadania i wymagania są zupełnie inne. Warto to rozróżnić, żeby uniknąć błędów.

Przewody spawalnicze (masowy i elektrodowy): Serce procesu spawania

Te kable to dosłownie żyły, przez które płynie prąd spawania często setki amperów! Muszą być elastyczne, odporne na uszkodzenia mechaniczne, wysokie temperatury, a nawet iskry i odpryski metalu. Dlatego standardem dla nich jest specjalny typ kabla, oznaczany jako H01N2-D. Jest to kabel wykonany z wielu cienkich drucików miedzianych, pokryty grubą, gumową izolacją. Jego konstrukcja zapewnia dużą elastyczność, co jest kluczowe podczas manewrowania uchwytem spawalniczym i masą. Miedź gwarantuje najlepszą przewodność, a specjalna izolacja chroni przed uszkodzeniami i zapewnia bezpieczeństwo.

Przewód zasilający i przedłużacz: Jak bezpiecznie doprowadzić prąd do urządzenia?

Przewód zasilający, który podłączamy do gniazdka, oraz przedłużacz, jeśli go używamy, mają inne zadania. Ich głównym celem jest bezpieczne doprowadzenie prądu z sieci do spawarki. Choć również muszą być odpowiednio dobrane, zwłaszcza pod kątem przekroju i obciążalności prądowej, to nie są narażone na takie same czynniki zewnętrzne jak kable robocze. Inna jest też konstrukcja i wymagania dotyczące izolacji. Dlatego stosowanie zwykłego przedłużacza do podłączenia spawarki, zwłaszcza tej o większej mocy, jest częstym błędem, który może prowadzić do przegrzewania się kabla przedłużacza i problemów z zasilaniem.

Skoro już rozumiemy podstawowe różnice, przejdźmy do konkretnych wytycznych, jak dobrać właściwy przekrój kabli.

Jak krok po kroku dobrać idealny przekrój kabli spawalniczych?

Dobór odpowiedniego przekroju kabla spawalniczego nie jest tak skomplikowany, jak mogłoby się wydawać. Wystarczy kierować się kilkoma prostymi zasadami i parametrami.

Krok 1: Sprawdź maksymalny prąd spawania (A) Twojego urządzenia

To absolutna podstawa. Na obudowie spawarki, w instrukcji obsługi, znajdziesz informację o maksymalnym prądzie spawania, jaki może ona osiągnąć. Ten parametr, podawany w amperach (A), jest kluczowy do określenia minimalnego przekroju kabla. Im wyższy prąd, tym grubszy kabel jest potrzebny.

Krok 2: Określ potrzebną długość kabli czy zawsze krócej znaczy lepiej?

Długość kabli roboczych (masowego i elektrodowego) ma ogromne znaczenie. Jak już wspominałem, dłuższy kabel to większy opór i większy spadek napięcia. Dlatego zawsze warto stosować jak najkrótsze kable, jakie są nam potrzebne do komfortowej pracy. Jeśli jednak musimy pracować na większej odległości od spawarki, musimy to uwzględnić, wybierając kabel o większym przekroju, aby skompensować straty. Z mojego doświadczenia wynika, że lepiej zainwestować w nieco grubszy kabel, niż potem zmagać się z problemami podczas spawania.

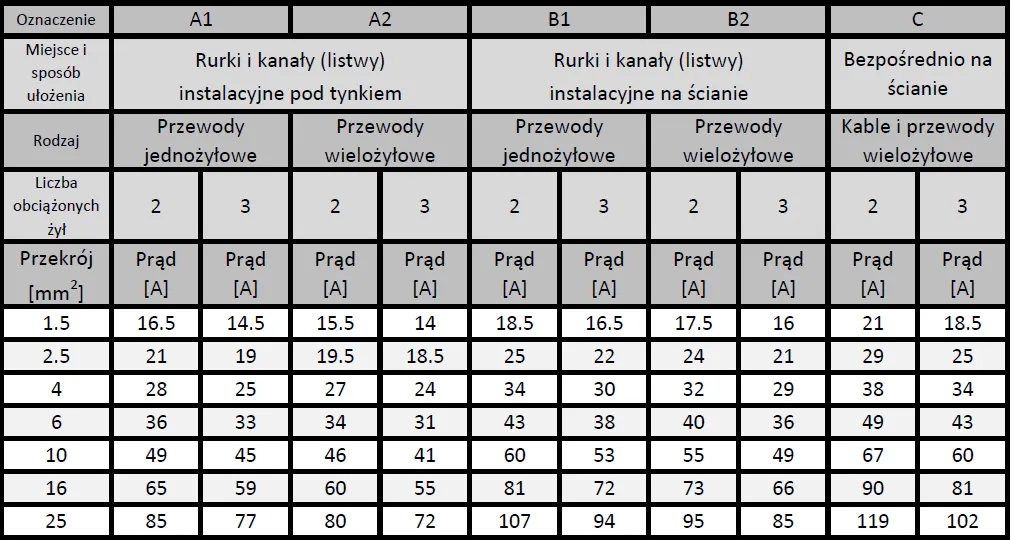

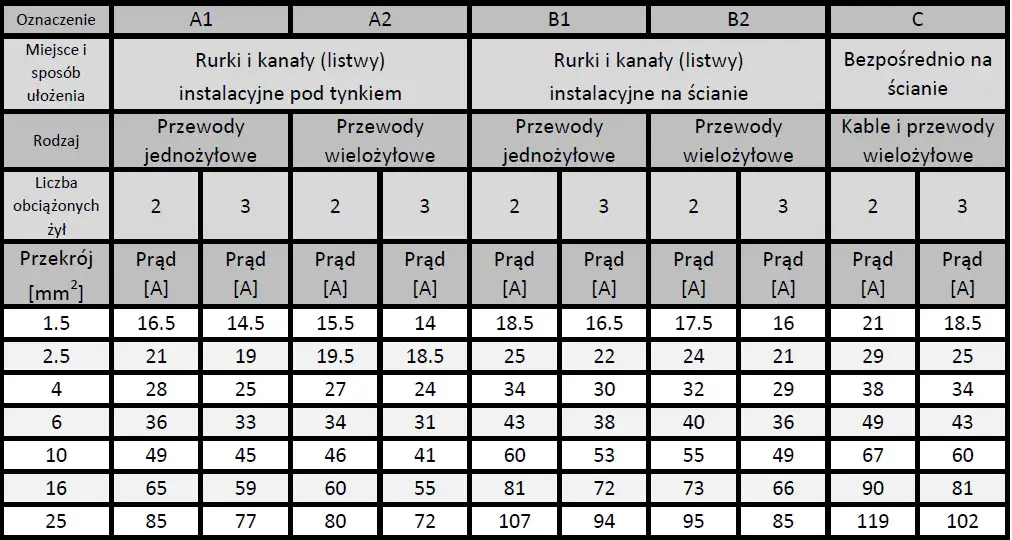

Krok 3: Skorzystaj z tabeli gotowe odpowiedzi dla najpopularniejszych mocy

Aby ułatwić Wam życie, przygotowałem tabelę z rekomendowanymi przekrojami kabli spawalniczych. Pamiętajcie, że są to wartości orientacyjne, które mogą się nieznacznie różnić w zależności od producenta i konkretnych warunków pracy, ale stanowią solidną bazę do wyboru.

Krok 4: Zwróć uwagę na cykl pracy spawarki co oznacza i jak wpływa na kable?

Cykl pracy spawarki, wyrażany w procentach (%), to kolejny ważny parametr, choć nie wpływa on bezpośrednio na wybór przekroju kabla w tabelach. Cykl pracy informuje nas, jak długo urządzenie może pracować pod obciążeniem w określonym czasie (zazwyczaj 10 minut). Na przykład, spawarka z cyklem pracy 60% przy 200A może pracować przez 6 minut, a następnie musi odpoczywać przez 4 minuty. Choć kabel o odpowiednim przekroju poradzi sobie z prądem, wyższy cykl pracy oznacza dłuższe, ciągłe obciążenie. W praktyce oznacza to, że kable będą pracować w wyższej temperaturze przez dłuższy czas. Dlatego, jeśli planujecie intensywne, długotrwałe spawanie, warto rozważyć kabel o nieco większym przekroju niż minimalnie wymagany przez tabelę, aby zapewnić mu lepsze chłodzenie i dłuższą żywotność.

Teraz, gdy już wiemy, jak dobrać kable robocze, przyjrzyjmy się konkretnym zastosowaniom.

Praktyczny poradnik: Jaki przekrój kabla wybrać do Twojej spawarki?

Każdy rodzaj spawarki ma swoje specyficzne wymagania, ale zasady doboru kabli pozostają te same. Oto kilka przykładów.

Spawarki inwertorowe do 200A: Najczęstszy wybór domowych warsztatów

To chyba najpopularniejszy typ spawarek w przydomowych warsztatach. Dla urządzeń o prądzie spawania do 200A, jeśli pracujemy na typowych długościach kabli (3-5 metrów), przekrój 25 mm² jest często wystarczający. Osobiście, dla większego komfortu i pewności, zwłaszcza przy spawaniu na wyższych amperażach (np. 160-200A), skłaniałbym się ku 35 mm². Zapewni to mniejsze spadki napięcia i lepsze odprowadzanie ciepła. Pamiętajcie, że 16 mm² to zazwyczaj minimum dla mniejszych spawarek, ale przy 200A może być już za mało.

Półautomaty spawalnicze MIG/MAG: Na co zwrócić uwagę?

W przypadku półautomatów MIG/MAG, zasada jest taka sama. Maksymalny prąd spawania, który jest często wyższy niż w przypadku spawarek MMA, oraz długość kabla (w tym przypadku kabla spawalniczego, który jest częścią uchwytu spawalniczego) decydują o potrzebnym przekroju. Jeśli Wasz półautomat pracuje na prądach rzędu 200-250A, to standardowy kabel 25 mm² może być na granicy. Warto wtedy rozważyć 35 mm², aby zapewnić stabilne podawanie drutu i prądu spawania.

Mocne spawarki transformatorowe i TIG: Kiedy potrzebujesz grubszego kalibru?

Tutaj często mamy do czynienia z urządzeniami o znacznie wyższych prądach spawania, nierzadko przekraczających 300A, a nawet 400A. W takich przypadkach, zgodnie z tabelą, musimy sięgać po kable o większym przekroju. Dla spawarek o mocy 300-350A, 35 mm² to absolutne minimum, ale zdecydowanie bezpieczniej będzie zastosować 50 mm². Przy jeszcze wyższych prądach, rzędu 400-500A, konieczne stają się kable 70 mm², a nawet 95 mm². Należy pamiętać, że grubsze kable są cięższe i mniej elastyczne, ale w przypadku mocnych maszyn jest to nieuniknione.

Teraz, gdy wiemy już wszystko o kablach roboczych, przyjrzyjmy się kwestii zasilania spawarki.

Przedłużacz do spawarki: Jaki kabel zasilający wybrać dla 230V i 400V?

Bezpieczne doprowadzenie prądu do spawarki to równie ważna sprawa, co dobór kabli roboczych. Tutaj również obowiązują pewne zasady, zwłaszcza jeśli korzystamy z przedłużaczy.

Zasilanie 230V: Dlaczego 3x2, 5mm² to absolutne minimum?

Spawarki zasilane z sieci 230V, zwłaszcza te o większej mocy, potrafią pobierać znaczną ilość prądu. Standardowy, cienki przedłużacz może nie wytrzymać tego obciążenia. Dlatego minimalny przekrój przewodu zasilającego dla spawarki 230V to 3x2,5 mm². Jeśli planujecie używać przedłużacza o długości większej niż 10-15 metrów, lub Wasza spawarka ma moc zbliżoną do maksymalnej dla tego napięcia, zdecydowanie warto rozważyć przewód 3x4 mm². Zapobiegnie to nadmiernym spadkom napięcia, które mogą negatywnie wpłynąć na pracę spawarki.

Zasilanie siłowe 400V: Jak dobrać przewód do spawarki trójfazowej?

Spawarki trójfazowe, pracujące na 400V, zazwyczaj pobierają bardzo duże prądy. Tutaj nie ma miejsca na kompromisy. Należy stosować przewody zasilające o odpowiednim przekroju i konstrukcji. Zazwyczaj są to przewody 4- lub 5-żyłowe (w zależności od tego, czy instalacja posiada przewód neutralny i ochronny), o przekroju od 4 mm² do 6 mm². Dokładny dobór zależy od mocy spawarki i specyfiki instalacji elektrycznej. W przypadku wątpliwości, zawsze warto skonsultować się z elektrykiem.

Długość przedłużacza a spadki napięcia kiedy standardowy kabel nie wystarczy?

Podobnie jak w przypadku kabli roboczych, długość przedłużacza ma kluczowe znaczenie. Im dłuższy przedłużacz, tym większe straty energii na jego oporze. Jeśli spawarka, mimo podłączenia do sieci, pracuje niestabilnie, łuk jest słaby lub urządzenie ma problemy z uruchomieniem, przyczyną może być zbyt długi lub zbyt cienki przedłużacz. W takich sytuacjach, nawet jeśli używamy standardowego kabla, warto rozważyć jego wymianę na przewód o większym przekroju, aby zapewnić stabilne zasilanie.

Na koniec, chciałbym przestrzec przed kilkoma najczęściej popełnianymi błędami.

Przeczytaj również: Spawarka inwertorowa: Co to jest i jak działa? Poradnik

Unikaj tych błędów: Najczęstsze pomyłki przy doborze kabli spawalniczych

W swojej karierze widziałem wiele sytuacji, w których niewłaściwy dobór kabli prowadził do problemów. Oto kilka najczęstszych pułapek, w które łatwo wpaść.

1. Błąd #1: Ignorowanie długości i kupowanie "na oko"

   To chyba najczęstszy błąd. Kupujemy kable o długości, która wydaje nam się wystarczająca, nie zastanawiając się nad wpływem tej długości na spadek napięcia. Efekt? Problemy ze stabilnością łuku, gorsza jakość spoin i potencjalne przegrzewanie. Zawsze analizujcie potrzebną długość i jej wpływ na parametry pracy.

2. Błąd #2: Stosowanie zwykłych kabli elektrycznych zamiast spawalniczych (H01N2-D)

   Zwykłe kable elektryczne, często te z oznaczeniem YDY (przewód instalacyjny) czy nawet niektóre przedłużacze, nie są przystosowane do pracy w warunkach spawalniczych. Brakuje im elastyczności, odporności na wysokie temperatury, iskry i uszkodzenia mechaniczne. Używanie ich jako kabli roboczych jest nie tylko nieefektywne, ale i niebezpieczne. Kabel H01N2-D jest specjalnie zaprojektowany do tego celu.

3. Błąd #3: Niedocenianie jakości złączek i uchwytów słabe ogniwo całego układu

   Nawet najlepszy kabel nic nie da, jeśli będzie połączony ze słabymi złączkami lub uchwytami. Niska jakość połączeń generuje dodatkowy opór, co prowadzi do przegrzewania w miejscu styku. Dobrej jakości złączki i uchwyty są równie ważne, co sam kabel, ponieważ stanowią integralną część układu elektrycznego spawarki.
