Nagrzewnica indukcyjna: Jak działa? Bezdotykowe podgrzewanie metalu

Witajcie! Dziś zabieram Was w podróż do świata bezkontaktowego podgrzewania metalu. Jeśli kiedykolwiek zastanawialiście się, jak to możliwe, że metal potrafi rozgrzać się do czerwoności w mgnieniu oka, bez użycia otwartego ognia, to właśnie ten artykuł jest dla Was. Skupimy się na technologii, która rewolucjonizuje prace warsztatowe nagrzewnicy indukcyjnej. Wyjaśnię Wam krok po kroku, jak działa to fascynujące urządzenie, jakie są jego kluczowe elementy i dlaczego stało się ono nieocenionym narzędziem w rękach mechaników, blacharzy i nie tylko. Przygotujcie się na dawkę wiedzy, która rozjaśni Wam zasady działania indukcji elektromagnetycznej w praktyce.

Czym jest nagrzewnica indukcyjna i dlaczego to nie do końca spawarka

Zacznijmy od razu od wyjaśnienia pewnej kwestii, która często budzi wątpliwości. Choć potocznie w warsztatach samochodowych można usłyszeć o "spawarce indukcyjnej", to technicznie rzecz biorąc, urządzenie to jest nagrzewnicą indukcyjną. Jej głównym zadaniem nie jest tworzenie spoiny poprzez stapianie materiału, tak jak w przypadku tradycyjnej spawarki, ale błyskawiczne i bezkontaktowe podgrzewanie elementów metalowych. Różnica jest kluczowa: spawarka łączy metale, nagrzewnica przygotowuje je do dalszej obróbki, na przykład do łatwiejszego odkręcenia zapieczonej śruby. W kontekście warsztatowym jednak oba terminy często odnoszą się do tego samego narzędzia, które wykorzystuje zjawisko indukcji do generowania ciepła w metalu.

Zjawisko, które rewolucjonizuje prace warsztatowe: wprowadzenie do indukcji

Podstawą działania każdej nagrzewnicy indukcyjnej jest zjawisko znane jako indukcja elektromagnetyczna. To właśnie dzięki niemu możliwe jest podgrzewanie metalu bez fizycznego kontaktu ze źródłem ciepła. Zrozumienie tego zjawiska jest kluczem do pojęcia, jak te urządzenia potrafią zdziałać cuda w kilka sekund. W skrócie, chodzi o to, że zmienne pole magnetyczne potrafi wywołać przepływ prądu w przewodniku, a przepływający prąd w oporowym materiale generuje ciepło. Brzmi skomplikowanie? Spokojnie, za chwilę rozłożymy to na czynniki pierwsze.

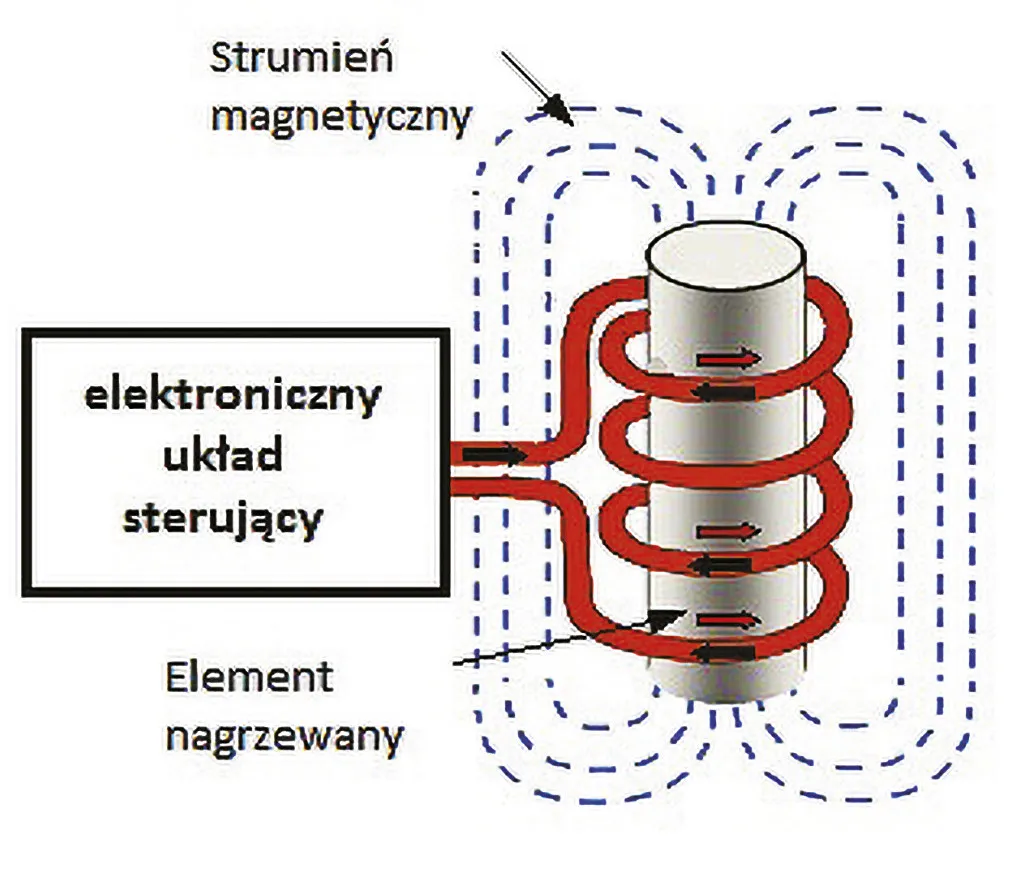

Jak metal nagrzewa się w kilka sekund bez dotyku? Fizyka procesu krok po kroku

Mechanizm podgrzewania indukcyjnego jest fascynujący i opiera się na kilku fundamentalnych zasadach fizyki. Oto jak to działa krok po kroku:

1. Generowanie zmiennego pola magnetycznego: Sercem urządzenia jest generator, który wytwarza prąd o wysokiej częstotliwości. Ten prąd jest następnie kierowany do specjalnej cewki zwanej wzbudnikiem. Przepływ prądu o wysokiej częstotliwości przez wzbudnik generuje wokół niego szybko zmieniające się pole magnetyczne.
2. Indukcja prądów wirowych: Gdy metalowy element (na przykład zapieczona śruba) zostanie umieszczony w zasięgu tego zmiennego pola magnetycznego, pole to przenika przez metal i indukuje w nim przepływ prądów elektrycznych. Prądy te, ze względu na swoją cyrkulacyjną naturę w masie metalu, nazywane są prądami wirowymi, znanymi również jako prądy Foucaulta.
3. Generowanie ciepła: Metal, mimo że jest dobrym przewodnikiem prądu, stawia pewien opór przepływowi tych prądów wirowych. Zgodnie z prawem Joule'a-Lenza, przepływ prądu przez materiał o określonym oporze generuje ciepło. Im większy prąd i im większy opór, tym więcej ciepła jest wydzielane.
4. Intensywne nagrzewanie od wewnątrz: Kluczową zaletą jest to, że prądy wirowe płyną w całej objętości podgrzewanego metalu, co powoduje jego równomierne i bardzo szybkie nagrzewanie od wewnątrz. Proces ten jest niezwykle efektywny i potrafi rozgrzać metal do pożądanej temperatury w ciągu zaledwie kilku sekund, bez przegrzewania otaczających go materiałów.

Dzięki tej sekwencji zdarzeń, nagrzewnica indukcyjna potrafi w błyskawicznym tempie dostarczyć precyzyjnie zlokalizowane ciepło tam, gdzie jest ono potrzebne, bez ryzyka uszkodzenia delikatnych elementów.

Serce operacji: rola szybko zmiennego pola magnetycznego

Bez szybko zmiennego pola magnetycznego cały proces podgrzewania indukcyjnego po prostu by nie zaistniał. To właśnie ta dynamiczna, pulsacyjna natura pola generowanego przez wzbudnik jest kluczem do wywołania zjawiska indukcji w metalowym obiekcie. Im szybciej zmienia się pole magnetyczne, tym silniejsze prądy wirowe są indukowane w podgrzewanym elemencie, a co za tym idzie tym intensywniejsze jest wydzielanie ciepła. Ta zmienność jest osiągana dzięki zastosowaniu prądu o wysokiej częstotliwości, który jest sercem każdego generatora w nagrzewnicy indukcyjnej.

Niewidzialna siła w akcji: czym są prądy wirowe i jak generują ciepło?

Prądy wirowe, nazywane również prądami Foucaulta, to nic innego jak prądy elektryczne krążące wewnątrz przewodzącego materiału pod wpływem zmieniającego się pola magnetycznego. Wyobraźcie sobie małe wiry prądu przepływające w metalu. Choć same w sobie nie są źródłem ciepła, to ich przepływ przez materiał o pewnym oporze elektrycznym powoduje generowanie energii cieplnej. Jest to bezpośredni efekt prawa Joule'a-Lenza, które mówi, że ilość wydzielanego ciepła jest proporcjonalna do kwadratu natężenia prądu, oporu elektrycznego i czasu przepływu. W nagrzewnicy indukcyjnej te trzy czynniki są zoptymalizowane, aby uzyskać maksymalne i błyskawiczne nagrzewanie.

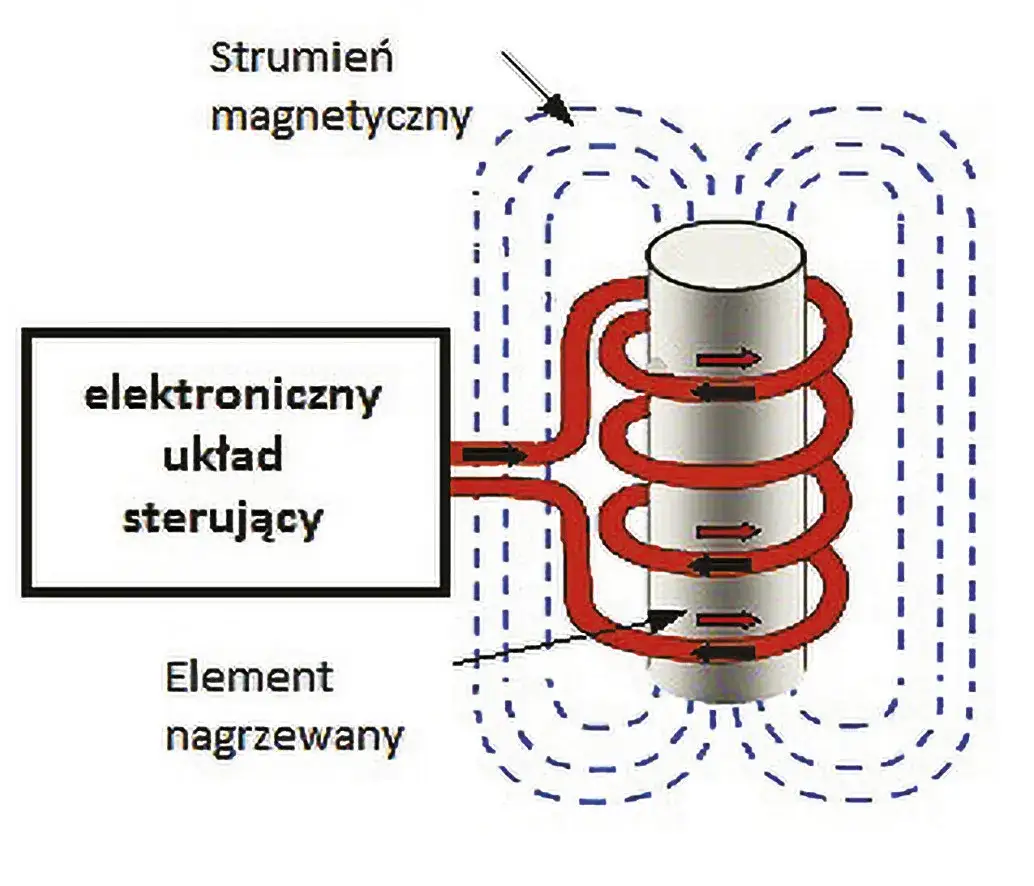

Od teorii do praktyki: jak generator i wzbudnik współpracują, by rozgrzać stal?

Współpraca generatora i wzbudnika to zgrany duet, który przekształca energię elektryczną w użyteczne ciepło. Generator, będący sercem urządzenia, pobiera standardowy prąd z gniazdka i przetwarza go na prąd o wysokiej częstotliwości. Następnie ten wysoko-częstotliwościowy prąd jest dostarczany do wzbudnika cewki indukcyjnej. To właśnie wzbudnik, poprzez swoje specyficzne ułożenie i kształt, generuje skupione, szybko zmieniające się pole magnetyczne. Kiedy w polu tym znajdzie się element stalowy (lub inny metal ferromagnetyczny), pole to "wprawia w ruch" elektrony w metalu, indukując wspomniane prądy wirowe. Te prądy, napotykając opór materiału, zamieniają swoją energię kinetyczną na energię cieplną, rozgrzewając stal od środka.

Anatomia urządzenia: co kryje się w obudowie nagrzewnicy indukcyjnej

Każda nagrzewnica indukcyjna, niezależnie od wielkości czy mocy, składa się z kilku kluczowych elementów, które wspólnie tworzą sprawny system podgrzewania. Oto najważniejsze z nich:

• Generator (falownik): To elektroniczne serce urządzenia, odpowiedzialne za konwersję prądu sieciowego na prąd o wysokiej częstotliwości, niezbędny do wytworzenia pola magnetycznego.
• Wzbudnik (cewka indukcyjna): Jest to element roboczy, z którym bezpośrednio pracujemy. Zazwyczaj wykonany jest z miedzianej rurki, która musi być skutecznie chłodzona. Kształt wzbudnika jest kluczowy dla precyzyjnego skierowania ciepła na podgrzewany element.
• Układ chłodzenia: Intensywna praca generatora i wzbudnika generuje dużo ciepła. Dlatego wydajny układ chłodzenia, często oparty na obiegu cieczy, jest absolutnie niezbędny dla zapewnienia ciągłości pracy, zapobiegania przegrzaniu i przedłużenia żywotności całego urządzenia.

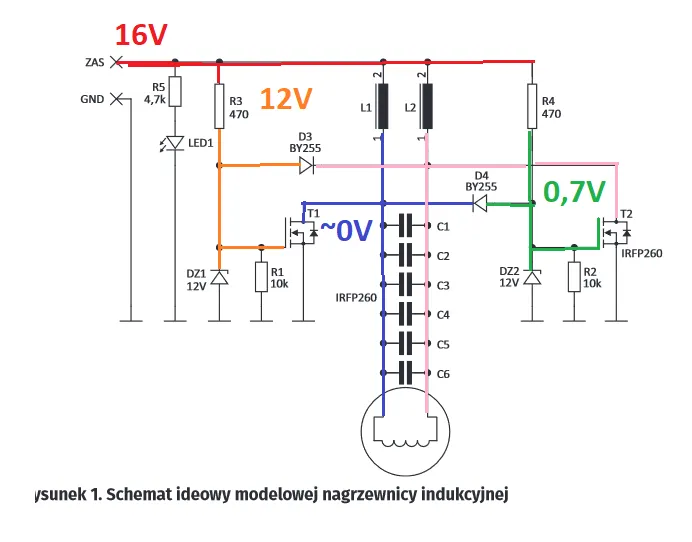

Generator: mózg, który zamienia prąd z gniazdka w potężną energię

Generator, często nazywany falownikiem, to mózg całej operacji. Jego głównym zadaniem jest przetworzenie standardowego prądu zmiennego o niskiej częstotliwości (50 Hz), który pobieramy z gniazdka, na prąd o znacznie wyższej częstotliwości, zazwyczaj w zakresie od kilkunastu do kilkudziesięciu kiloherców (kHz). Ta transformacja jest kluczowa, ponieważ to właśnie wysoka częstotliwość prądu płynącego przez wzbudnik pozwala na wytworzenie wystarczająco silnego i szybko zmieniającego się pola magnetycznego, które jest w stanie skutecznie indukować prądy wirowe w podgrzewanym metalu. Bez tej "magii" elektroniki, proces nagrzewania indukcyjnego nie byłby możliwy.

Wzbudnik (cewka): klucz do precyzyjnego celowania w ciepło

Wzbudnik, czyli cewka indukcyjna, to narzędzie, które bezpośrednio oddziałuje na podgrzewany element. Zwykle jest to precyzyjnie uformowana cewka wykonana z grubego, miedzianego przewodu, często w formie rurki. Dlaczego rurka? Ponieważ przez nią przepływa prąd o wysokiej częstotliwości, który ma tendencję do płynięcia po powierzchni przewodu (tzw. efekt naskórkowy), co wymaga dobrego odprowadzania ciepła. W profesjonalnych urządzeniach cewka jest chłodzona cieczą, co pozwala na długotrwałą pracę z dużą mocą. Kształt wzbudnika jest projektowany tak, aby jak najdokładniej otaczać lub przylegać do elementu, który chcemy podgrzać. To właśnie dzięki odpowiedniemu dopasowaniu wzbudnika do obiektu, możemy uzyskać niezwykłą precyzję i podgrzać tylko to, co jest nam potrzebne, minimalizując wpływ na otoczenie.

Dlaczego chłodzenie jest krytyczne dla wydajności i żywotności sprzętu?

Praca nagrzewnicy indukcyjnej generuje ogromne ilości ciepła, zwłaszcza wewnątrz wzbudnika i generatora. Jeśli ciepło to nie będzie efektywnie odprowadzane, może dojść do przegrzania i trwałego uszkodzenia tych kluczowych komponentów. Dlatego układ chłodzenia jest nie tylko ważny, ale wręcz krytyczny dla prawidłowego działania i długowieczności urządzenia. W prostszych, mniejszych urządzeniach stosuje się chłodzenie powietrzem, jednak w profesjonalnych, mocniejszych maszynach niezbędne jest chłodzenie cieczą. Specjalny płyn krąży w obiegu zamkniętym, odbierając ciepło ze wzbudnika i innych elementów, a następnie oddając je na zewnątrz, na przykład poprzez radiator. Bez sprawnego chłodzenia, urządzenie szybko straciłoby swoją moc i mogłoby ulec awarii.

Gdzie technologia indukcyjna wygrywa? Praktyczne zastosowania w warsztacie i przemyśle

Nagrzewnice indukcyjne znalazły swoje miejsce w wielu dziedzinach, gdzie liczy się precyzja, szybkość i bezpieczeństwo. Ich wszechstronność sprawia, że są nieocenione w:

• Warsztatach samochodowych: Niezastąpione do odkręcania zapieczonych śrub, nakrętek, elementów zawieszenia czy układu wydechowego.
• Blacharstwie i lakiernictwie: Pomocne przy usuwaniu emblematów, listew, klejów, a także przy prostowaniu niewielkich wgnieceń.
• Przemysł: Wykorzystywane do hartowania indukcyjnego, lutowania twardego, obróbki cieplnej metali i wielu innych procesów produkcyjnych.
• Instalatorstwie: Do podgrzewania rur i innych elementów metalowych przed ich formowaniem lub łączeniem.

Koniec walki z zapieczonymi śrubami: zastosowanie w mechanice pojazdowej

To chyba najbardziej znane i cenione zastosowanie nagrzewnicy indukcyjnej w Polsce. Każdy mechanik zna frustrację związaną z zapieczoną śrubą czy nakrętką, która nie chce puścić nawet pod wpływem ogromnej siły. Tradycyjne metody, takie jak podgrzewanie palnikiem gazowym, często niosą ze sobą ryzyko uszkodzenia pobliskich elementów gumowych, plastikowych czy lakieru. Nagrzewnica indukcyjna rozwiązuje ten problem. Dzięki precyzyjnemu ukierunkowaniu ciepła, jesteśmy w stanie rozgrzać samą śrubę lub nakrętkę do temperatury, która powoduje jej rozszerzenie termiczne, co często wystarcza do pokonania oporu zapieczenia. Cały proces jest błyskawiczny i bezpieczny dla otoczenia, co znacząco przyspiesza pracę i eliminuje ryzyko dodatkowych uszkodzeń.

Precyzja w blacharstwie: od usuwania naklejek po naprawy PDR

W dziedzinie blacharstwa i lakiernictwa nagrzewnice indukcyjne również pokazują swoje mocne strony. Potrafią one skutecznie rozgrzać klej pod fabrycznymi emblematami, listwami ozdobnymi czy naklejkami, co pozwala na ich łatwe i bezśladowe usunięcie bez ryzyka porysowania lakieru. Co więcej, technologia ta znajduje zastosowanie w metodzie PDR (Paintless Dent Repair), czyli usuwaniu wgnieceń bez konieczności lakierowania. Delikatne i kontrolowane podgrzewanie blachy w okolicy wgniecenia może pomóc metalowi "wrócić" do pierwotnego kształtu, minimalizując potrzebę ingerencji blacharskiej i malarskiej.

Więcej niż motoryzacja: hartowanie, lutowanie i inne zadania przemysłowe

Poza warsztatami samochodowymi, nagrzewnice indukcyjne odgrywają kluczową rolę w wielu procesach przemysłowych. Jednym z najważniejszych jest hartowanie indukcyjne, które polega na szybkim podgrzaniu elementu stalowego do odpowiedniej temperatury, a następnie jego błyskawicznym schłodzeniu, co nadaje mu pożądaną twardość i wytrzymałość. Technologia ta jest również szeroko stosowana w lutowaniu twardym, gdzie precyzyjne i szybkie podgrzanie łączonych elementów pozwala na uzyskanie mocnych i trwałych połączeń lutowanych. W przemyśle wykorzystuje się ją także do zgrzewania, odpuszczania oraz innych form obróbki cieplnej metali. W instalatorstwie, podgrzewanie rur za pomocą indukcji ułatwia ich formowanie lub przygotowanie do spawania.

Nagrzewnica indukcyjna kontra palnik gazowy: kiedy warto postawić na nowoczesność

Porównanie nagrzewnicy indukcyjnej z tradycyjnym palnikiem gazowym jest nieuniknione, zwłaszcza gdy rozważamy zakup nowego narzędzia do warsztatu. Oba urządzenia służą do podgrzewania metalu, ale robią to w diametralnie różny sposób, co przekłada się na ich zalety i wady.

Precyzja i bezpieczeństwo: główne argumenty przemawiające za indukcją

Dwa najmocniejsze argumenty przemawiające za wyborem nagrzewnicy indukcyjnej to jej niezrównana precyzja i wysoki poziom bezpieczeństwa. Precyzja polega na tym, że możemy bardzo dokładnie kontrolować, który element zostanie podgrzany. Ciepło generowane jest tylko w metalu znajdującym się w polu magnetycznym wzbudnika. Oznacza to, że możemy podgrzać śrubę, nie uszkadzając przy tym gumowej osłony przegubu czy plastikowej osłony silnika. Bezpieczeństwo jest równie ważne brak otwartego ognia eliminuje praktycznie całkowicie ryzyko pożaru, które jest realnym zagrożeniem przy pracy z palnikiem gazowym, zwłaszcza w pobliżu łatwopalnych materiałów czy przewodów paliwowych. To sprawia, że nagrzewnica indukcyjna jest narzędziem nie tylko wydajnym, ale i odpowiedzialnym.

Szybkość działania w praktyce: ile sekund potrzeba na rozgrzanie typowej śruby?

Kiedy mówimy o szybkości nagrzewania, warto podać konkretny przykład. Typowa śruba o rozmiarze M12, mocno zapieczona, może zostać rozgrzana do czerwoności przez dobrej klasy nagrzewnicę indukcyjną w ciągu zaledwie 10-20 sekund. Oczywiście, czas ten może się nieznacznie różnić w zależności od mocy urządzenia, rodzaju metalu, jego masy oraz stopnia zapieczenia. Jednak nawet w najgorszym wypadku, jest to czas wielokrotnie krótszy niż w przypadku prób podgrzania tej samej śruby palnikiem gazowym, który wymaga czasu na nagrzanie całej okolicy. Ta błyskawiczna reakcja jest jedną z największych zalet technologii indukcyjnej.

Koszty i ograniczenia: kiedy tradycyjne metody wciąż mają sens?

Mimo licznych zalet, nagrzewnice indukcyjne nie są pozbawione wad. Największą barierą jest zazwyczaj wyższa cena zakupu w porównaniu do prostego palnika gazowego. Profesjonalne urządzenia potrafią kosztować kilka tysięcy złotych, co dla niektórych warsztatów może być znaczącą inwestycją. Ponadto, skuteczność nagrzewania indukcyjnego jest największa w przypadku metali ferromagnetycznych, takich jak stal. Podgrzewanie aluminium czy miedzi jest znacznie trudniejsze i wymaga urządzeń o innej konstrukcji i większej mocy. Warto też pamiętać, że nagrzewnica indukcyjna nie służy do cięcia metali do tego celu nadal niezastąpione są palniki gazowe lub przecinarki plazmowe. W sytuacjach, gdy potrzebujemy prostego podgrzania dużego elementu, lub gdy budżet jest bardzo ograniczony, palnik gazowy może nadal być sensownym wyborem.

Bezpieczeństwo pracy z nagrzewnicą indukcyjną

Chociaż nagrzewnice indukcyjne są znacznie bezpieczniejsze od palników gazowych, nadal wymagają przestrzegania pewnych zasad, aby zapewnić maksymalne bezpieczeństwo podczas pracy. Oto kluczowe aspekty:

• Ochrona osobista: Zawsze używaj okularów ochronnych, aby chronić oczy przed ewentualnymi iskrami lub odpryskami.
• Odpowiednie ubranie: Noś odzież roboczą, najlepiej wykonaną z materiałów trudnopalnych, aby chronić skórę przed przypadkowym dotknięciem gorącego elementu.
• Chłodzenie: Upewnij się, że układ chłodzenia urządzenia działa poprawnie, zwłaszcza podczas długotrwałej pracy.
• Odległość od materiałów łatwopalnych: Mimo braku otwartego ognia, podgrzany metal może zapalić pobliskie materiały. Zachowaj ostrożność.
• Instrukcja obsługi: Zawsze zapoznaj się z instrukcją obsługi konkretnego modelu urządzenia przed rozpoczęciem pracy.

Pole elektromagnetyczne a zdrowie: fakty i mity

Jednym z pytań, które czasem pojawiają się w kontekście nagrzewnic indukcyjnych, jest kwestia wpływu generowanego przez nie pola elektromagnetycznego na zdrowie. Należy podkreślić, że urządzenia te pracują w zakresie fal radiowych o wysokiej częstotliwości. Chociaż pola elektromagnetyczne mogą mieć pewien wpływ na organizm, to przy prawidłowym użytkowaniu i zachowaniu zalecanych odległości od źródła pola, ryzyko dla zdrowia jest minimalne. Producenci urządzeń stosują odpowiednie zabezpieczenia, a normy dotyczące ekspozycji na pola elektromagnetyczne są ściśle przestrzegane. Popularne mity o szkodliwości pól generowanych przez te urządzenia zazwyczaj nie znajdują potwierdzenia w badaniach naukowych, o ile sprzęt jest używany zgodnie z przeznaczeniem i zaleceniami producenta.

Podstawowe zasady BHP przy pracy z nagrzewnicą indukcyjną

Aby praca z nagrzewnicą indukcyjną była bezpieczna i efektywna, należy przestrzegać kilku podstawowych zasad:

• Uziemienie urządzenia: Zawsze podłączaj urządzenie do uziemionego gniazdka elektrycznego, aby zapobiec porażeniu prądem.
• Stan techniczny: Regularnie sprawdzaj stan przewodów zasilających i wzbudnika pod kątem uszkodzeń izolacji.
• Wentylacja: Zapewnij odpowiednią wentylację pomieszczenia, w którym pracujesz, aby uniknąć przegrzania urządzenia i zapewnić komfort pracy.
• Unikanie kontaktu z gorącymi elementami: Po zakończeniu pracy, podgrzany element metalowy pozostaje gorący przez pewien czas. Zachowaj ostrożność podczas jego dotykania lub przenoszenia.
• Przerwy w pracy: Jeśli urządzenie nie posiada wydajnego systemu chłodzenia cieczą, pozwól mu na okresowe przerwy w pracy, aby zapobiec przegrzaniu.

Jak uniknąć uszkodzenia elektroniki w nowoczesnych pojazdach?

Nowoczesne samochody są naszpikowane wrażliwą elektroniką, która może być podatna na uszkodzenia spowodowane przez pola elektromagnetyczne lub przepięcia. Podczas pracy nagrzewnicą indukcyjną w pobliżu elementów elektronicznych pojazdu, takich jak moduły sterujące silnika (ECU), czujniki ABS czy systemy multimedialne, należy zachować szczególną ostrożność. Najlepszą praktyką jest odłączenie akumulatora pojazdu przed rozpoczęciem pracy. Dodatkowo, warto unikać kierowania wzbudnika bezpośrednio na wiązki przewodów lub moduły elektroniczne i starać się podgrzewać tylko te elementy, które tego wymagają, utrzymując bezpieczną odległość. Stosowanie się do tych zaleceń minimalizuje ryzyko niepożądanych skutków ubocznych.
