Rozpoczynając budowę domu, inwestor staje przed wieloma wyzwaniami, a jednym z pierwszych i kluczowych etapów jest precyzyjne wytyczenie budynku na działce. To właśnie geodeta przenosi projekt architektoniczny z papieru na grunt, wyznaczając dokładne położenie przyszłego domu. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć, co musisz przygotować, aby ta ważna usługa przebiegła sprawnie i bezproblemowo.
Co przygotować dla geodety, aby sprawnie wytyczyć budynek na działce?
- Geodeta potrzebuje kluczowych dokumentów: aktualnej mapy do celów projektowych, projektu zagospodarowania terenu oraz pozwolenia na budowę.
- Niezbędne są rysunki z projektu architektoniczno-budowlanego, zwłaszcza rzuty fundamentów z osiami konstrukcyjnymi.
- Działka powinna być uporządkowana i mieć widoczne punkty graniczne, co ułatwi i przyspieszy pracę.
- Podczas tyczenia wymagana jest obecność kierownika budowy, który przejmuje wyznaczone punkty.
- Efektem pracy geodety jest wpis w dzienniku budowy oraz szkic tyczenia, kluczowy dla dalszych prac.
Dlaczego precyzyjne wytyczenie budynku to fundament całej budowy?
Wytyczenie budynku to znacznie więcej niż tylko formalność. To absolutny fundament, na którym opiera się cała późniejsza budowa. Dokładne przeniesienie projektu na grunt gwarantuje, że Twój dom stanie dokładnie tam, gdzie zaplanowano, z zachowaniem wszystkich odległości od granic działki i istniejących obiektów. Błędy na tym etapie mogą prowadzić do kosztownych korekt, opóźnień, a nawet problemów prawnych. Dlatego tak ważne jest, aby proces ten był przeprowadzony przez doświadczonego geodetę i przy Twojej pełnej świadomości, co jest potrzebne.
Kto jest kim na placu budowy? Rola inwestora, geodety i kierownika budowy
W procesie tyczenia budynku kluczowa jest współpraca kilku stron. Ty, jako inwestor, odpowiadasz za dostarczenie niezbędnych dokumentów i przygotowanie terenu. Geodeta jest specjalistą, który dzięki swojej wiedzy i sprzętowi precyzyjnie nanosi projekt na działkę. Jednak jego praca w terenie wymaga obecności kierownika budowy. To właśnie kierownik budowy jest osobą odpowiedzialną za nadzór nad realizacją projektu zgodnie z dokumentacją techniczną i przepisami. To on formalnie przejmuje od geodety wyznaczone punkty i osie, potwierdzając ich zgodność z projektem i wpisując to do dziennika budowy. Bez jego obecności tyczenie nie może zostać uznane za zakończone.
Niezbędne dokumenty dla geodety: Co musisz mieć, zanim zaczniesz?
Aby geodeta mógł rozpocząć pracę, potrzebuje konkretnych dokumentów. Ich kompletność i aktualność są kluczowe dla powodzenia całego przedsięwzięcia. Oto lista rzeczy, które musisz przygotować:

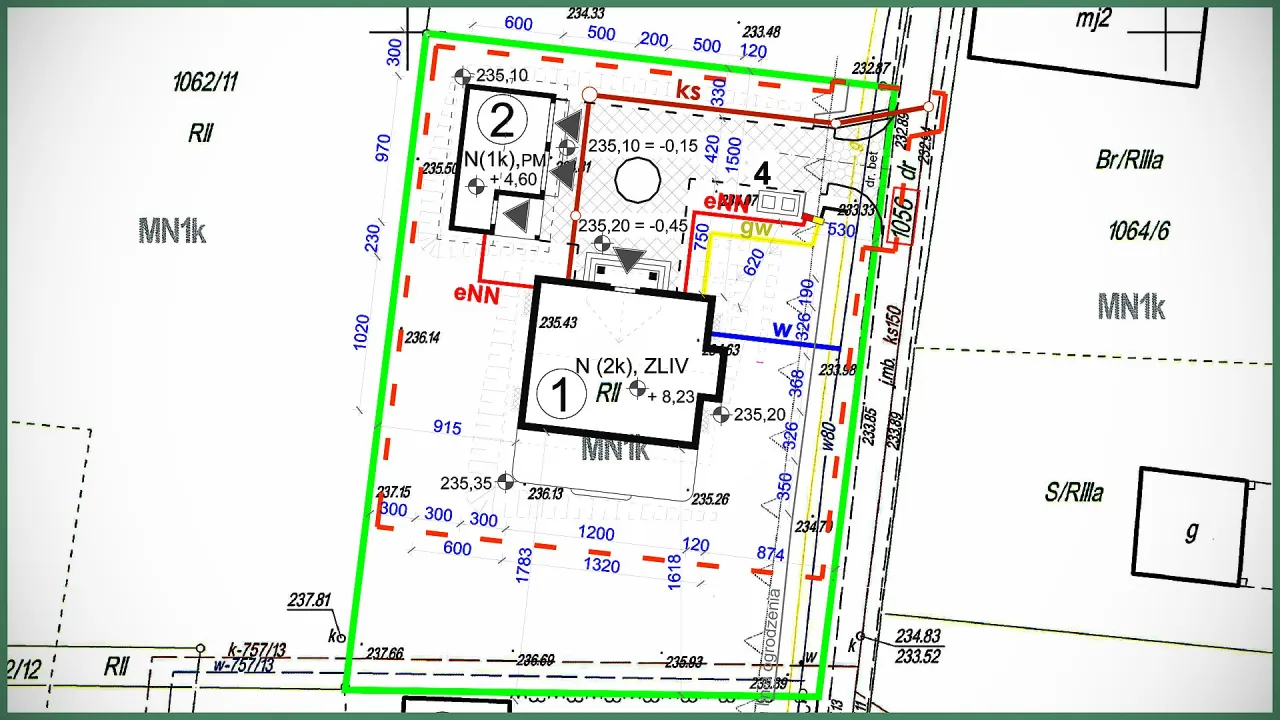

- Mapa do celów projektowych (MDCP): To podstawowy dokument, na którym architekt dokonał adaptacji projektu gotowego lub naniósł projekt indywidualny. Bez niej geodeta nie ma punktu odniesienia do przeniesienia projektu w teren.
- Projekt zagospodarowania działki lub terenu (PZT): Ten element projektu budowlanego precyzyjnie określa usytuowanie budynku na działce, jego wymiary, odległości od granic, a także położenie przyłączy i sieci uzbrojenia terenu. Jest to mapa, którą geodeta musi mieć, aby wiedzieć, gdzie dokładnie ma wytyczyć budynek.
- Ostateczna decyzja o pozwoleniu na budowę: To "zielone światło" dla Twojej inwestycji. Bez tego dokumentu geodeta nie może rozpocząć prac, ponieważ potwierdza on legalność planowanej budowy.
- Rysunki z projektu architektoniczno-budowlanego: Kluczowe są tutaj rzuty fundamentów i parteru. Muszą one zawierać precyzyjnie zwymiarowane osie konstrukcyjne budynku. To właśnie na podstawie tych osi geodeta będzie wykonywał pomiary w terenie.
Przygotowanie działki: Jak ułatwić pracę geodecie?
Oprócz dokumentów, ważne jest również odpowiednie przygotowanie samej działki. Pomoże to geodecie pracować szybciej i sprawniej, co może przełożyć się na niższe koszty usługi.
- Porządek na działce: Postaraj się, aby teren był w miarę możliwości uporządkowany. Oczyszczenie działki z wysokiej trawy, zarośli czy innych przeszkód ułatwi geodecie dostęp do miejsc, w których musi dokonać pomiarów i stabilizacji punktów.
- Znaki graniczne: Chociaż geodeta potrafi wznowić lub odnaleźć punkty graniczne działki, proces tyczenia będzie znacznie prostszy i szybszy, jeśli punkty te będą widoczne i łatwo dostępne. Jeśli masz pewność co do ich lokalizacji, wskaż je geodecie.
- Zapewnienie swobodnego dostępu: Upewnij się, że geodeta i jego sprzęt będą mieli łatwy dostęp do działki. Czasem może to oznaczać konieczność tymczasowego usunięcia przeszkód na drodze dojazdowej.
Tyczenie budynku krok po kroku: Jak geodeta przenosi projekt na grunt?
Sam proces tyczenia jest starannie zaplanowany i przebiega według określonych etapów. Oto jak to wygląda z perspektywy geodety:
- Analiza dokumentacji: Zanim geodeta pojawi się na Twojej działce, dokładnie analizuje wszystkie dostarczone dokumenty. Przygotowuje dane do przetworzenia przez specjalistyczny sprzęt.
-

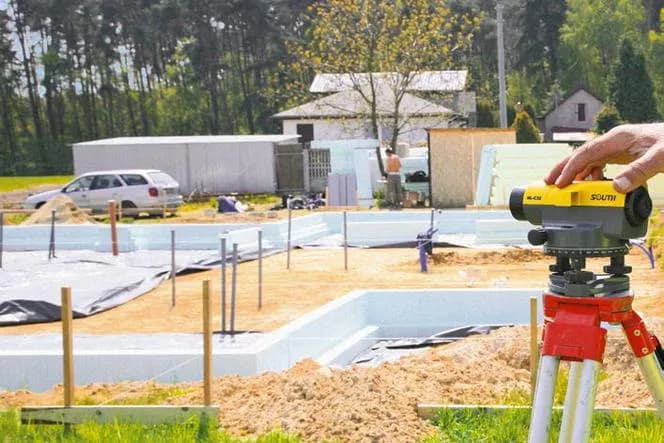

Prace w terenie z użyciem sprzętu: Wykorzystując nowoczesne urządzenia, takie jak tachimetr elektroniczny czy odbiornik GPS RTK, geodeta przystępuje do pracy w terenie. Jego zadaniem jest wyznaczenie w terenie kluczowych elementów projektu:
- Głównych osi konstrukcyjnych budynku, które określają położenie ścian nośnych.
- Charakterystycznych punktów budynku, zazwyczaj są to narożniki zewnętrzne obiektu.
- Reperu roboczego, czyli punktu o znanej wysokości, od którego mierzone będą wszystkie poziomy na budowie, w tym tzw. "stan zero".
- Stabilizacja punktów: Wyznaczone w terenie punkty muszą zostać trwale zaznaczone. Najczęściej używa się do tego palików (tzw. szpilek geodezyjnych). Bardzo często stosuje się również ławy drutowe lub ciesielskie są to konstrukcje z drewna, na których rozciąga się druty lub żyłki, precyzyjnie wyznaczające osie. Takie rozwiązanie pozwala na łatwe odtworzenie osi nawet po wykonaniu wykopów pod fundamenty.
- Rola kierownika budowy: Jak wspomniałem, kluczowa jest obecność kierownika budowy. To on nadzoruje pracę geodety i formalnie przejmuje od niego wyznaczone punkty i osie, potwierdzając ich zgodność z projektem.
Potwierdzenie pracy geodety: Co otrzymasz i co dalej?
Po zakończeniu prac geodezyjnych otrzymasz dokumenty, które są oficjalnym potwierdzeniem prawidłowego wytyczenia budynku i są niezbędne do dalszych etapów budowy.
Po zakończeniu prac geodeta sporządza niezbędne dokumenty, które są potwierdzeniem prawidłowego wytyczenia budynku i są kluczowe dla dalszych etapów budowy.
- Wpis w dzienniku budowy: Jest to oficjalne potwierdzenie, że budynek został wytyczony zgodnie z projektem. Ten wpis jest absolutnie niezbędny, aby legalnie kontynuować prace budowlane.
- Szkic z tyczenia: Geodeta przygotowuje również szkic dokumentacyjny, który szczegółowo przedstawia wyznaczone punkty i osie. Jest to ważna dokumentacja dla kierownika budowy, która może być pomocna w trakcie realizacji prac.
Przeczytaj również: Ile zarabia dekarz w Polsce? Stawki godzinowe i faktyczne dochody
Unikaj błędów: Najczęstsze pułapki podczas tyczenia budynku
Nawet w tak precyzyjnym procesie jak tyczenie budynku, można natknąć się na pewne problemy. Oto najczęściej popełniane błędy:
- Niewłaściwa lub nieaktualna mapa: Użycie mapy, która nie jest aktualna lub nie zawiera wszystkich niezbędnych adnotacji projektowych, może prowadzić do błędów w usytuowaniu budynku. Zawsze upewnij się, że geodeta pracuje na właściwej mapie do celów projektowych.
- Brak komunikacji: Niedostateczna komunikacja między Tobą, projektantem a geodetą to prosta droga do nieporozumień. Upewnij się, że wszystkie strony mają dostęp do aktualnych informacji i że wszelkie wątpliwości są wyjaśniane na bieżąco.
- Ignorowanie zaleceń geodety: Geodeta to specjalista. Ignorowanie jego wskazówek dotyczących przygotowania terenu czy sposobu stabilizacji punktów może nie tylko utrudnić jego pracę, ale także wpłynąć na późniejszy odbiór budynku i jego zgodność z projektem.
