Brama harmonijkowa to genialne rozwiązanie dla posesji o ograniczonej przestrzeni, gdzie tradycyjna brama skrzydłowa po prostu by się nie zmieściła. Jej sekret tkwi w unikalnym mechanizmie, który pozwala skrzydłom składać się niczym kartki w książce, otwierając przejazd bez zajmowania cennego miejsca na podjeździe. W tym artykule zagłębimy się w fascynujący świat tych mechanizmów od zasady ich działania, przez budowę, aż po praktyczne aspekty wyboru, montażu i automatyzacji. Przygotujcie się na dawkę wiedzy, która pozwoli Wam świadomie podjąć decyzję o wyborze lub nawet samodzielnej budowie bramy harmonijkowej.
Mechanizmy bram harmonijkowych: jak działają i co musisz o nich wiedzieć przed montażem?
- Główną zaletą bram harmonijkowych jest znacząca oszczędność miejsca, co czyni je idealnym rozwiązaniem dla ciasnych podjazdów.
- Kluczowe komponenty to specjalistyczne zawiasy, wózki jezdne, szyna prowadząca (lub jej brak w systemach bezszynowych) oraz cięgno łamiące.
- Wyróżniamy systemy z szyną górną, które są stabilne, oraz systemy bezszynowe, cenione za estetykę.
- Na rynku dostępne są gotowe zestawy mechanizmów, ułatwiające montaż i dostosowane do różnych szerokości bram.
- Automatyzacja bram harmonijkowych odbywa się przy użyciu standardowych siłowników do bram skrzydłowych, połączonych z mechanizmem łamiącym.
- Kluczowe dla długowieczności mechanizmu są precyzja montażu, regularna konserwacja i właściwa regulacja.
Mechanizmy bram harmonijkowych: zasada działania, wybór i montaż

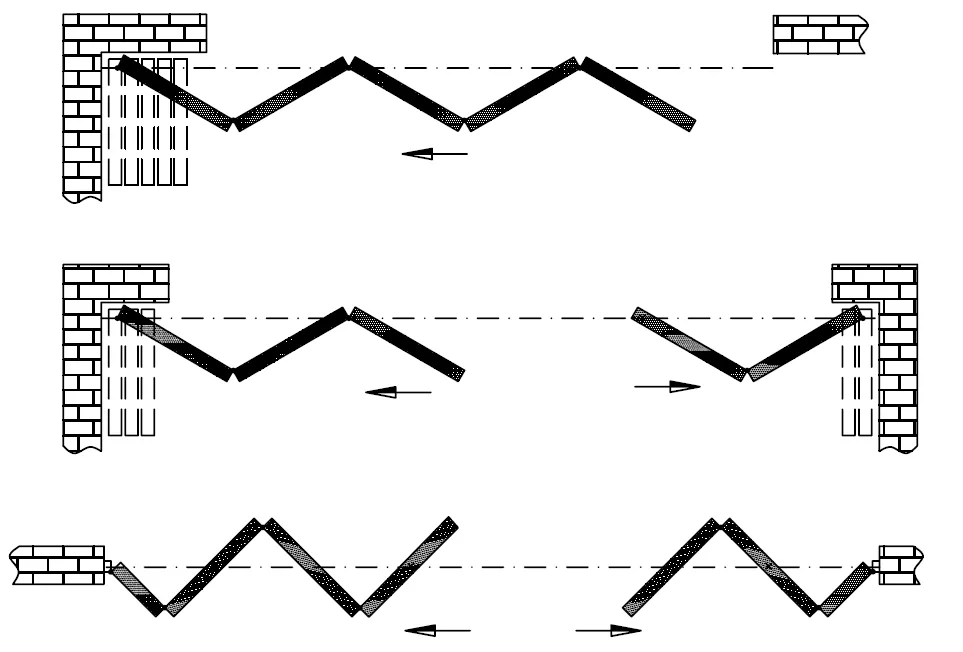

Mechanizm bramy harmonijkowej, często nazywanej też bramą łamaną lub składaną, to innowacyjne podejście do konstrukcji bram wjazdowych, które rewolucjonizuje sposób wykorzystania przestrzeni. Zamiast tradycyjnego otwierania skrzydła na zewnątrz lub do wewnątrz, tutaj panele bramy składają się jeden na drugi, niczym kartki w starej harmonijce. Ta "łamana" konstrukcja sprawia, że brama zajmuje minimalną ilość miejsca, co jest nieocenione na wąskich podjazdach, w pobliżu ulicy lub gdy chcemy maksymalnie wykorzystać przestrzeń na posesji. W porównaniu do bram skrzydłowych, które wymagają znaczącej przestrzeni do swobodnego otwarcia, brama harmonijkowa otwiera się niemal w miejscu, oferując płynny i niezakłócony dostęp.
Wyobraźmy sobie typowy podjazd często jest on ograniczony przez budynek z jednej strony i ulicę z drugiej. Tradycyjna brama skrzydłowa otwarta na zewnątrz mogłaby blokować ruch, a otwarta do wewnątrz zabierać cenną przestrzeń użytkową na posesji. Brama harmonijkowa rozwiązuje ten problem w elegancki sposób. Dzięki swojej konstrukcji, nawet przy pełnym otwarciu, jej segmenty są skompaktowane i nie wystają znacząco poza obrys bramy, co pozwala na swobodne manewrowanie pojazdami bez obawy o uszkodzenie mechanizmu czy samochodu.
Porównując bramę harmonijkową z tradycyjną bramą skrzydłową, można wskazać kilka kluczowych różnic:
- Oszczędność miejsca: Brama harmonijkowa zdecydowanie wygrywa, składając się do kompaktowych rozmiarów.
- Przestrzeń otwarcia: Wymaga znacznie mniej miejsca na podjeździe.
- Złożoność mechanizmu: Może być bardziej skomplikowana w budowie i montażu niż prosta brama skrzydłowa.
- Wygląd: Oferuje nowoczesny i często bardziej designerski wygląd.
- Waga i obciążenie: Wymaga precyzyjnego rozłożenia ciężaru i często mocniejszych komponentów.

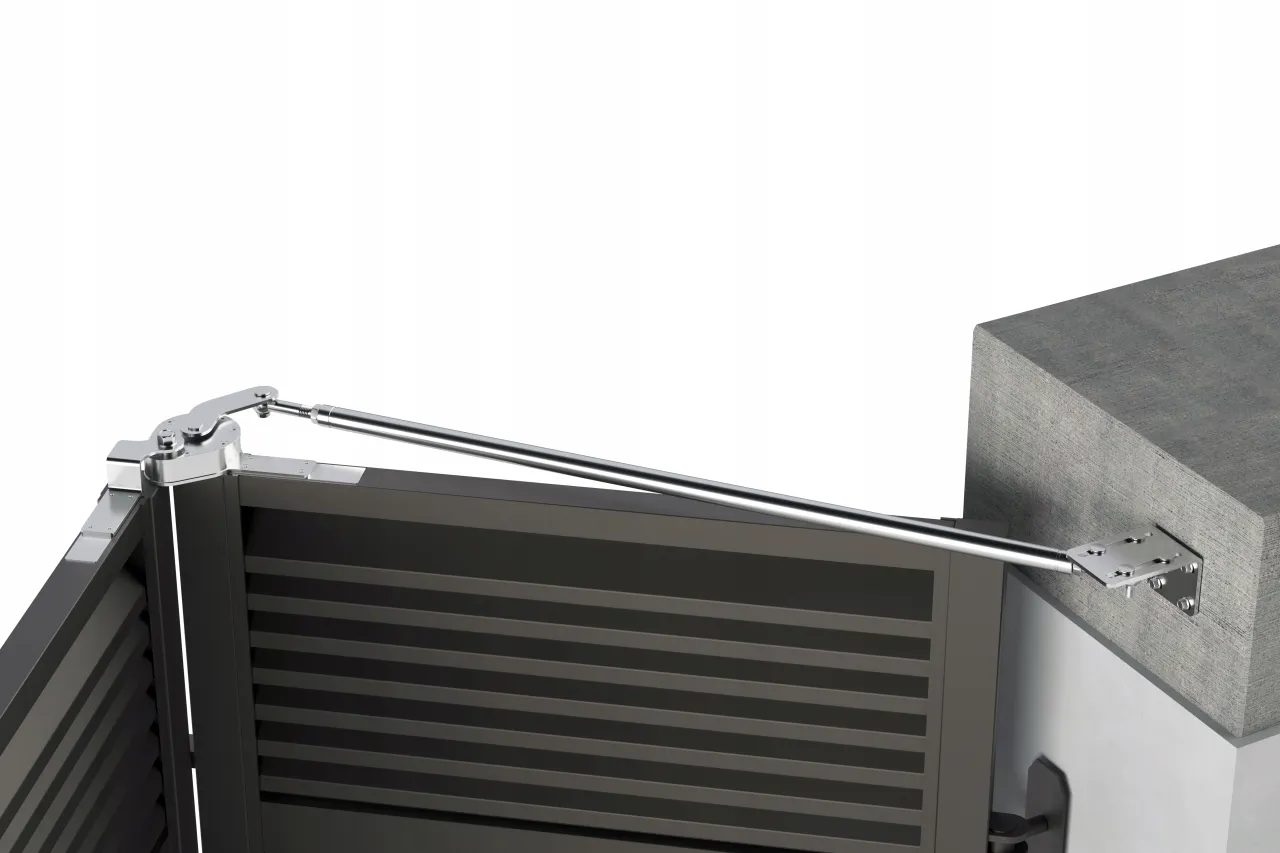

Anatomia mechanizmu: poznaj kluczowe komponenty
Serce każdej bramy harmonijkowej stanowi jej unikalny mechanizm, złożony z kilku precyzyjnie współpracujących ze sobą elementów. Zrozumienie ich roli jest kluczowe zarówno dla prawidłowego wyboru, jak i dla ewentualnej samodzielnej budowy czy naprawy.
- Specjalistyczne zawiasy: To one odpowiadają za "łamanie się" skrzydła. W nowoczesnych systemach często są to zaawansowane zawiasy łożyskowane, nierzadko z wbudowaną przekładnią. Takie rozwiązania, jak popularny system Albatros, zapewniają nie tylko płynność ruchu, ale także stabilność i trwałość, co jest niezbędne przy dynamicznym składaniu się segmentów.
- Wózki jezdne: Te elementy są odpowiedzialne za prowadzenie bramy. Najczęściej spotykamy wózki wielokołowe (np. 4-kołowe), które poruszają się w szynie. Kluczową cechą wózków jest ich nośność musi być ona odpowiednio dobrana do wagi całego skrzydła bramy, aby zapewnić płynną i bezpieczną pracę.
- Szyna prowadząca: Stanowi tor dla wózków jezdnych. Może to być szyna górna, która przenosi większość ciężaru bramy (najpopularniejsze rozwiązanie, zapewniające stabilność), lub szyna dolna. Istnieją również systemy bezszynowe, które polegają na specjalnych rolkach i prowadnicach mocowanych do słupków, co wymaga jednak bardzo precyzyjnego montażu i mocnej konstrukcji słupków.
- Ramię lub cięgno łamiące: To element, który fizycznie wymusza składanie się segmentów bramy w odpowiedniej kolejności podczas otwierania i zamykania. Często jest on integralną częścią gotowych zestawów mechanizmów.
- Elementy montażowe: Składają się na nie różnego rodzaju płaskowniki, kątowniki, śruby i inne łączniki, które służą do połączenia samego mechanizmu ze skrzydłami bramy. Ich jakość i odpowiednie dobranie są kluczowe dla stabilności całej konstrukcji.
- Odbój: Jest to element, który zatrzymuje bramę w skrajnym położeniu (otwartym lub zamkniętym) i ustala jej ostateczną pozycję. Zapewnia to bezpieczeństwo i zapobiega nadmiernemu ruchowi.
Wybór idealnego systemu: na co zwrócić uwagę?
Decydując się na bramę harmonijkową, stajemy przed wyborem odpowiedniego systemu mechanizmu. Dwa główne podejścia to systemy z szyną górną i systemy bezszynowe. Systemy z szyną górną są obecnie najczęściej wybieranym rozwiązaniem. Opierają się one na wózkach jezdnych poruszających się w zamontowanej na górze profilowanej szynie. Taki układ zapewnia doskonałą stabilność bramy, równomierne rozłożenie ciężaru i płynność ruchu, nawet przy większych skrzydłach. Montaż szyny jest zazwyczaj prostszy i mniej wymagający niż w przypadku systemów bezszynowych.
Z kolei systemy bezszynowe, choć rzadziej stosowane, mają swoje niezaprzeczalne zalety. Ich głównym atutem jest estetyka brak widocznej szyny u góry bramy sprawia, że konstrukcja wygląda bardziej minimalistycznie i nowocześnie. Dodatkowo, brak dolnej szyny oznacza brak progu, co jest szczególnie ważne zimą, gdy szyny mogą zamarzać lub gromadzić śnieg i lód. Należy jednak pamiętać, że systemy bezszynowe są znacznie bardziej wymagające pod względem konstrukcyjnym i montażowym. Wymagają one bardzo solidnych i stabilnych słupków, a także precyzyjnego wykonania samych skrzydeł bramy, aby zapewnić ich prawidłowe prowadzenie i uniknąć zacinania się.
Wybierając gotowy zestaw mechanizmu, kluczowe jest dopasowanie go do szerokości bramy. Producenci oferują zestawy przeznaczone do skrzydeł o różnej długości, na przykład do 2,25 metra, do 3-4,5 metra, a nawet do większych bram o szerokości do 9 metrów. Zawsze należy dokładnie sprawdzić specyfikację zestawu i upewnić się, że jego parametry odpowiadają wymiarom projektowanej bramy. Nie zapominajmy również o znaczeniu materiałów i jakości wykonania. Wybierając mechanizmy wykonane z trwałych, odpornych na korozję materiałów, takich jak stal nierdzewna lub ocynkowana, zapewniamy sobie długą żywotność i bezproblemowe działanie bramy przez wiele lat.
Projekt DIY: budowa mechanizmu bramy harmonijkowej krok po kroku
Samodzielna budowa mechanizmu bramy harmonijkowej to ambitne, ale satysfakcjonujące przedsięwzięcie dla doświadczonych majsterkowiczów. Oto szczegółowy przewodnik, który pomoże Wam przejść przez ten proces:
- Planowanie i wymiarowanie: Zacznij od dokładnego zmierzenia otworu bramowego. Stwórz szczegółowy schemat, uwzględniający liczbę i szerokość segmentów bramy, ich wagę oraz kierunek otwierania. Zastanów się, czy wybierasz system z szyną górną, czy bezszynowy.
- Przygotowanie narzędzi i konstrukcji: Zbierz niezbędne narzędzia, takie jak spawarka, wiertarka, klucze, poziomica. Przygotuj konstrukcję skrzydła bramy, upewniając się, że jest ona wystarczająco mocna, aby udźwignąć ciężar mechanizmu i zapewnić stabilność.
- Precyzyjny montaż komponentów: Zgodnie ze schematem, przystąp do montażu mechanizmu. W przypadku systemów z szyną górną, kluczowe jest idealne wypoziomowanie i zamocowanie szyny. Następnie zamontuj wózki jezdne do skrzydła bramy. Połącz segmenty bramy za pomocą specjalistycznych zawiasów i zamontuj cięgno lub ramię łamiące. W przypadku systemów bezszynowych, skup się na precyzyjnym montażu prowadnic i rolek.
- Pierwsze uruchomienie i regulacja: Po zmontowaniu mechanizmu i zamocowaniu bramy, ostrożnie przetestuj jej działanie. Sprawdź, czy wszystkie segmenty składają się płynnie i bez oporu. Dokonaj niezbędnych regulacji, aby zapewnić idealne wypoziomowanie i płynność ruchu.
Instrukcje montażu często podkreślają konieczność idealnego wypoziomowania bramy, co jest kluczowe dla płynnego i bezawaryjnego działania.
Automatyzacja bram harmonijkowych: jaki napęd wybrać?
Dobra wiadomość jest taka, że automatyzacja bram harmonijkowych nie wymaga stosowania skomplikowanych, dedykowanych systemów. Do tego celu doskonale nadają się standardowe siłowniki przeznaczone do automatyki bram skrzydłowych. Kluczem do sukcesu jest odpowiednie połączenie takiego siłownika z mechanizmem łamiącym bramy harmonijkowej.
Najczęściej stosuje się specjalne cięgno lub ramię, które jest mocowane zarówno do ramienia siłownika, jak i do odpowiedniego punktu na mechanizmie składania bramy. To właśnie to połączenie przekazuje ruch z siłownika na segmenty bramy, wymuszając ich składanie lub rozkładanie. Wiele gotowych zestawów mechanizmów harmonijkowych zawiera już w zestawie takie elementy montażowe, co znacznie ułatwia proces automatyzacji.
Wybór mocy siłownika powinien być podyktowany tymi samymi zasadami, co w przypadku bram skrzydłowych. Należy wziąć pod uwagę wagę i wielkość skrzydeł bramy, a także częstotliwość jej użytkowania. Zbyt słaby siłownik będzie miał trudności z poruszeniem ciężkiej bramy, co może prowadzić do jego uszkodzenia lub awarii. Z kolei zbyt mocny siłownik, choć poradzi sobie z wagą, może być mniej precyzyjny w działaniu. Zawsze warto skonsultować się ze sprzedawcą lub instalatorem, aby dobrać optymalny napęd.
Przeczytaj również: Mechanizm korbowy 3-rzędowy: Czy wciąż warto? Poradnik i modernizacja
Najczęstsze błędy i problemy: jak uniknąć awarii i co robić?
Mechanizmy bram harmonijkowych, choć solidne, mogą czasami sprawiać problemy. Oto najczęściej spotykane usterki i ich potencjalne przyczyny:
- Zacinanie się lub ciężka praca bramy: Może być spowodowane zużyciem elementów ruchomych, takich jak zawiasy czy rolki, zwłaszcza jeśli mechanizm nie był regularnie konserwowany. Inne przyczyny to brud nagromadzony w szynie prowadzącej lub nierównomierne rozłożenie ciężaru.
- Problemy z automatyką: Często wynikają z przeciążenia mechanizmu bramy, które z kolei może być spowodowane oporem wynikającym z brudu, uszkodzenia lub złej regulacji. Czasami problem leży po stronie samego siłownika lub jego połączenia z mechanizmem.
- Nadmierny hałas podczas pracy: Może świadczyć o zużyciu łożysk w zawiasach lub wózkach, albo o braku smarowania.
Na szczęście, większość tych problemów można łatwo rozwiązać, stosując się do prostych zasad konserwacji. Regularne czyszczenie szyny prowadzącej z piasku, liści i innych zanieczyszczeń jest absolutną podstawą. Następnie, elementy ruchome, takie jak zawiasy i rolki, powinny być okresowo smarowane odpowiednim środkiem. Zapewnia to płynność ruchu i znacząco wydłuża żywotność całego mechanizmu. Warto również co jakiś czas sprawdzić stan śrub i połączeń, dokręcając je w razie potrzeby. Prawidłowa regulacja bramy, zapewniająca jej idealne wypoziomowanie, to kolejny klucz do bezawaryjnej pracy.
